首页 产品与标准 ISO 8434-1 (LN) - 2018 管接头用六角薄螺母(锁紧螺母)

管接头用六角薄螺母(锁紧螺母) ISO 8434-1 (LN) - 2018

☆ 收藏

选择规格尺寸 点击↓

6

8

10

12

15

18

22

28

35

42

6

8

10

12

16

20

25

30

38


尺寸单位: mm
国际ISO 8434-1 (LN) - 2018 ISO8434-1 8434- 管接头用六角薄螺母(锁紧螺母)
在线制图

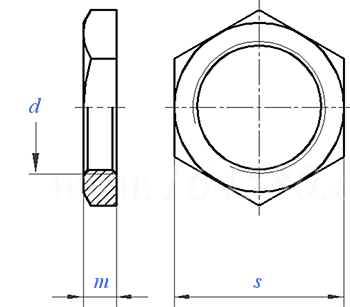

ISO 8434-1 (LN) - 2018 管接头用六角薄螺母(锁紧螺母)
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照
管外径
6 8 10 12 15 18 22 28 35 42
类型
d
s
m ±0.2
L L L L L L L L L L
M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×2 M36×2 M45×2 M52×2
17 19 22 24 30 36 41 46 55 65
6 6 6 6 7 8 8 9 9 10
管外径
6 8 10 12 16 20 25 30 38
类型
d
s
m ±0.2
S S S S S S S S S
M14×1.5 M16×1.5 M18×1.5 M20×1.5 M24×1.5 M30×2 M36×2 M42×2 M52×2
19 22 24 27 32 41 46 50 65
6 6 6 6 7 8 9 9 10
①,L和S系列中的以下管外径(OD)对应的锁紧螺母具有相同尺寸：

L系列管外径(OD)为8，S系列管外径(OD)为6；L系列管外径(OD)为10，S系列管外径(OD)为8；

L系列管外径(OD)为12，S系列管外径(OD)为10；L系列管外径(OD)为22，S系列管外径(OD)为20；

L系列管外径(OD)为28，S系列管外径(OD)为25；L系列管外径(OD)为42，S系列管外径(OD)为38；
