六角头内外螺纹接头 GB /T 14626 (HHB) - 1993

☆ 收藏

选择规格尺寸点击↓

100

尺寸单位: mm

国标GB /T14626 (HHB) - 1993 GB14626 14626G 六角头内外螺纹接头

在线制图

扫一扫分享

公差

公称通径

100

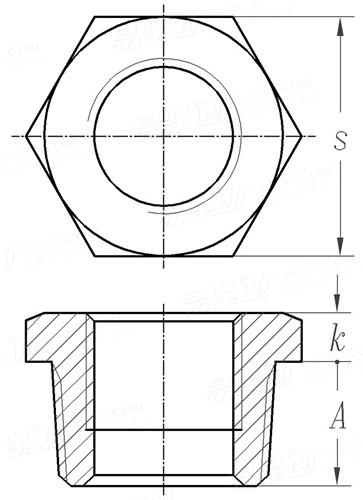

螺纹尺寸代号
A	最小值
s
k	最小值

1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4
11	12.5	14.5	16	19	20.5	20.5	22	27	28.5	32
16	17.5	22	27	35	44.5	51	63.5	76	89	117.5
3	4	5	6	6	7	8	9	10	10	13

①,本标准所规定管件的螺纹可采用60°和55°两种锥管螺纹，其基本尺寸和公差应分别符合GB/T 12716 和GB 7306 的规定。但在一个管件上不允许同时存在上述两种型式的锥管螺纹。
②,缩径只有一挡的六角头内外螺纹接头，不能应用于除内压作用以外还同时承受有害外载荷和外力的场合。

替代列表

GB /T 14626HHB - 1993 GB /T 14383HHB - 2008 GB /T 14383HHB - 2021

同版本产品组 (5)

GB /T 14626 (SHP) - 1993

锻钢制螺纹管件 - 方头螺塞

GB /T 14626 (HHP) - 1993

锻钢制螺纹管件 - 六角头螺塞

GB /T 14626 (RHP) - 1993

锻钢制螺纹管件 - 圆头螺塞

GB /T 14626 (HHB) - 1993

六角头内外螺纹接头

GB /T 14626 (FB) - 1993

无头内外螺纹接头

工艺相关 (10)

引用参考 (4)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
