首页 产品与标准 CB /T 4328 - 2013

旋入螺纹接头（07） CB /T 4328 - 2013

☆ 收藏

选择规格尺寸 点击↓

3

6

8

10

15

20

25

32


尺寸单位: mm
船舶CB /T4328 - 2013 CB4328 4328CB 旋入螺纹接头（07）
在线制图

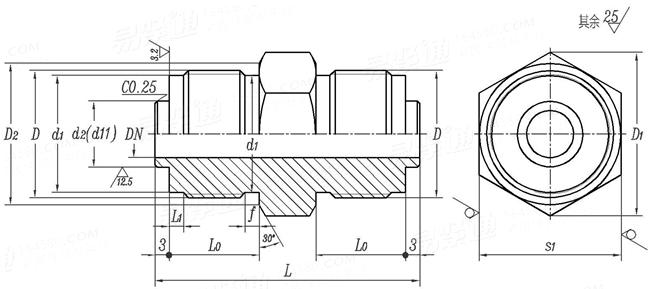

CB /T 4328 - 2013 旋入螺纹接头（07）
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
密度 g/cm3
公称直径
DN
3 6 8 10 15 20 25 32
D
L
L0
L1
d1
f
d2
s1
D1
D2
单重≈kg 碳钢
不锈钢
黄铜
青铜
铁白铜
M18×1.5 M22×1.5 M24×1.5 M27×1.5 M36×2 M39×2 M48×2 M56×2
48 50 53 56 74 76 82 88
17 17 18 19 26 27 30 32
3 3 3 3 5 5 5 5
15.8 19.8 21.8 24.8 33 36 45 53
3 3 3 3 4 4 4 4
6 10 12 14 22 25 32 38
19 24 27 30 40 40 50 60
21.9 27.7 31.2 34.6 46.2 46.2 57.7 69.3
18 23 25 28 39 39 48 57
0.08 0.12 0.15 0.2 0.47 0.47 0.77 1.08
0.08 0.12 0.16 0.2 0.48 0.48 0.79 1.1
0.08 0.13 0.16 0.21 0.51 0.51 0.83 1.17
0.07 0.12 0.14 0.19 0.45 0 .45 0.75 1.05
0.09 0.14 0.17 0.22 0.53 0.53 0.86 1.21

同版本产品组 (13)

引用参考 (12)

GB /T 3098.2 - 2015
紧固件机械性能 螺母 粗牙螺纹
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3098.2 - 2015
紧固件机械性能 螺母 细牙螺纹
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.2 - 2000
紧固件表面缺陷 - 螺母
GB 3103.2 - 1982
紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
GB /T 20330 - 2006
攻丝前钻孔用麻花钻直径
GB /T 197 - 2018
普通螺纹 公差
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
