冲压件尺寸公差 GB /T 13914 - 2013

冲压件尺寸公差 [GB/T 13914-2013]

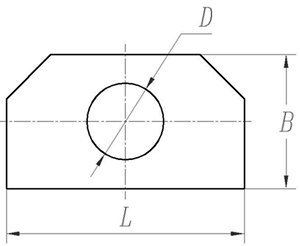

表1 平冲压件尺寸公差（mm）

基本尺寸B、D、L		板材厚度		公差等级
大于	至	大于	至	ST1	ST2	ST3	ST4	ST5	ST6	ST7	ST8	ST9	ST10	ST11
0.5	1	——	0.5	0.008	0.010	0.015	0.020	0.030	0.040	0.060	0.080	0.120	0.160	——
		0.5	1	0.010	0.015	0.020	0.030	0.040	0.060	0.080	0.120	0.160	0.240	——
		1	1.5	0.015	0.020	0.030	0.040	0.060	0.080	0.120	0.160	0.240	0.340	——
1	3	——	0.5	0.012	0.018	0.026	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400
		0.5	1	0.018	0.026	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560
		1	3	0.026	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780
		3	4	0.034	0.050	0.070	0.090	0.130	0.180	0.260	0.360	0.500	0.700	0.980
3	10	——	0.5	0.018	0.026	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560
		0.5	1	0.026	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780
		1	3	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780	1.100
		3	6	0.046	0.060	0.090	0.130	0.180	0.260	0.360	0.480	0.680	0.980	1.400
		6	——	0.060	0.080	0.110	0.160	0.220	0.300	0.420	0.600	0.840	1.200	1.600
10	25	——	0.5	0.026	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780
		0.5	1	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780	1.100
		1	3	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780	1.100	1.500
		3	6	0.060	0.090	0.130	0.180	0.260	0.360	0.500	0.700	1.000	1.400	2.000
		6	——	0.800	0.120	0.160	0.220	0.320	0.440	0.600	0.880	1.200	1.600	2.400
25	63	——	0.5	0.036	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780	1.100
		0.5	1	0.050	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780	1.100	1.500
		1	3	0.070	0.100	0.140	0.200	0.280	0.400	0.560	0.780	1.100	1.500	2.100
		3	6	0.090	0.120	0.180	0.260	0.360	0.500	0.700	0.980	1.400	2.000	2.800
		6	——	0.110	0.160	0.220	0.300	0.440	0.600	0.860	1.200	1.600	2.200	3.000
63	160	——	0.5	0.040	0.060	0.090	0.120	0.180	0.260	0.360	0.500	0.700	0.980	1.400
		0.5	1	0.060	0.090	0.120	0.180	0.260	0.360	0.500	0.700	0.980	1.400	2.000
		1	3	0.090	0.120	0.180	0.260	0.360	0.500	0.700	0.980	1.400	2.000	2.800
		3	6	0.120	0.160	0.240	0.320	0.460	0.640	0.900	1.300	1.800	2.500	3.600
		6	——	0.140	0.200	0.280	0.400	0.560	0.780	1.100	1.500	2.100	2.900	4.200
160	400	——	0.5	0.060	0.090	0.120	0.180	0.260	0.360	0.500	0.700	0.980	1.400	2.000
		0.5	1	0.090	0.120	0.180	0.260	0.360	0.500	0.700	1.000	1.400	2.000	2.800
		1	3	0.120	0.180	0.260	0.360	0.500	0.700	1.000	1.400	2.000	2.800	4.000
		3	6	0.160	0.240	0.320	0.460	0.640	0.900	1.300	1.800	2.600	3.600	4.800
		6	——	0.200	0.280	0.400	0.560	0.780	1.100	1.500	2.100	2.900	4.200	5.800
400	1000	——	0.5	0.090	0.120	0.180	0.240	0.340	0.480	0.660	0.940	1.300	1.800	2.600
		0.5	1	——	0.180	0.240	0.340	0.480	0.660	0.940	1.300	1.800	2.600	3.600
		1	3	——	0.240	0.340	0.480	0.660	0.940	1.300	1.800	2.600	3.600	5.000
		3	6	——	0.320	0.450	0.620	0.880	1.200	1.600	2.400	3.400	4.600	6.600
		6	——	——	0.340	0.480	0.700	1.000	1.400	2.000	2.800	4.000	5.600	7.800
1000	6300	——	0.5	——	——	0.260	0.360	0.500	0.700	0.980	1.400	2.000	2.800	4.000
		0.5	1	——	——	0.360	0.500	0.700	0.980	1.400	2.000	2.800	4.000	5.600
		1	3	——	——	0.500	0.700	0.980	1.400	2.000	2.800	4.000	5.600	7.800
		3	6	——	——	——	0.900	1.200	1.600	2.200	3.200	4.400	6.200	8.000
		6	——	——	——	——	1.000	1.400	1.900	2.600	3.600	5.200	7.200	10.000

备注：ST表示平冲压尺寸公差，公差等级代号用阿拉伯数字表示。从ST1至ST11等级依次降低。平冲压件尺寸公差适用于平冲压件，也适用于成形冲压件上经过冲裁工序加工而成的尺寸。

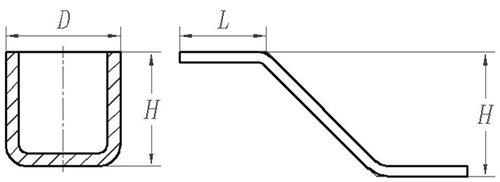

表2 成形冲压件尺寸公差（mm）

基本尺寸D、H、L		板材厚度		公差等级
大于	至	大于	至	FΤ1	FT2	FT3	FT4	FT5	FT6	FT7	FT8	FΤ9	FT10
0.5	1	——	0.5	0.010	0.016	0.026	0.040	0.060	0.100	0.160	0.260	0.400	0.600
		0.5	1	0.014	0.022	0.034	0.050	0.090	0.140	0.220	0.340	0.500	0.900
		1	1.5	0.020	0.030	0.050	0.080	0.120	0.200	0.320	0.500	0.900	1.400
1	3	——	0.5	0.016	0.026	0.040	0.070	0.110	0.180	0.280	0.440	0.700	1.000
		0.5	1	0.022	0.036	0.060	0.090	0.140	0.240	0.380	0.600	0.900	1.400
		1	3	0.032	0.050	0.080	0.120	0.200	0.340	0.540	0.860	1.200	2.000
		3	4	0.040	0.070	0.110	0.180	0.280	0.440	0.700	1.100	1.800	2.800
3	10	——	0.5	0.022	0.036	0.060	0.090	0.140	0.240	0.380	0.600	0.960	1.400
		0.5	1	0.032	0.050	0.080	0.120	0.200	0.340	0.540	0.860	1.400	2.200
		1	3	0.050	0.070	0.110	0.180	0.300	0.480	0.760	1.200	2.000	3.200
		3	6	0.060	0.090	0.140	0.240	0.380	0.600	1.000	1.600	2.600	4.000
		6	——	0.070	0.110	0.180	0.280	0.440	0.700	1.100	1.800	2.800	4.400
10	25	——	0.5	0.030	0.050	0.080	0.120	0.200	0.320	0.500	0.800	1.200	2.000
		0.5	1	0.040	0.070	0.110	0.180	0.280	0.460	0.720	1.100	1.800	2.800
		1	3	0.060	0.100	0.160	0.260	0.400	0.640	1.000	1.600	2.600	4.000
		3	6	0.080	0.120	0.200	0.320	0.500	0.800	1.200	2.000	3.200	5.000
		6	——	0.100	0.140	0.240	0.400	0.620	1.000	1.600	2.600	4.000	6.400
25	63	——	0.5	0.040	0.060	0.100	0.160	0.260	0.400	0.640	1.000	1.600	2.600
		0.5	1	0.060	0.090	0.140	0.220	0.360	0.580	0.900	1.400	2.200	3.600
		1	3	0.080	0.120	0.200	0.320	0.500	0.800	1.200	2.000	3.200	5.000
		3	6	0.100	0.160	0.260	0.400	0.660	1.000	1.600	2.600	4.000	6.400
		6	——	0.110	0.180	0.280	0.460	0.760	1.200	2.000	3.200	5.000	8.000
63	160	——	0.5	0.050	0.080	0.140	0.220	0.360	0.560	0.900	1.400	2.200	3.600
		0.5	1	0.070	0.120	0.190	0.300	0.480	0.780	1.200	2.000	3.200	5.000
		1	3	0.100	0.160	0.260	0.420	0.680	1.100	1.300	2.800	4.400	7.000
		3	6	0.140	0.220	0.340	0.540	0.880	1.400	2.200	3.400	5.600	9.000
		6	——	0.150	0.240	0.380	0.620	1.000	1.600	2.600	4.000	6.600	10.000
160	400	——	0.5	——	0.100	0.160	0.260	0.420	0.700	1.100	1.800	2.800	4.400
		0.5	1	——	0.140	0.240	0.380	0.620	1.000	1.600	2.600	4.000	6.400
		1	3	——	0.220	0.340	0.540	0.880	1.400	2.200	3.400	5.600	9.000
		3	6	——	0.280	0.440	0.700	1.100	1.800	2.800	4.400	7.000	11.000
		6	——	——	0.340	0.540	0.880	1.400	2.200	3.400	5.600	9.000	14.000
400	1000	——	0.5	——	——	0.240	0.380	0.620	1.000	1.600	2.600	4.000	6.600
		0.5	1	——	——	0.340	0.540	0.880	1.400	2.200	3.400	5.600	9.000
		1	3	——	——	0.440	0.700	1.100	1.800	2.800	4.400	7.000	11.000
		3	6	——	——	0.560	0.900	1.400	2.200	3.400	5.600	9.000	14.000
		6	——	——	——	0.620	1.000	1.600	2.600	4.000	6.400	10.000	16.000

备注：FT表示成形冲压件公差，公差等级代号用阿拉伯数字表示。从FT1至FT10等级依次降低。

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： GB /T 13914 - 2013
中文名称： 冲压件尺寸公差
英文名称： Tolerance of dimensions for stamping parts
