首页 产品与标准 BS 4933 - 1973 米制圆头螺栓 [Table 5]

米制圆头螺栓 [Table 5] BS 4933 - 1973

☆ 收藏

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

M16

M20

M24


尺寸单位: mm
英标BS 4933 - 1973 BS4933 4933BS 米制圆头螺栓 [Table 5]
在线制图

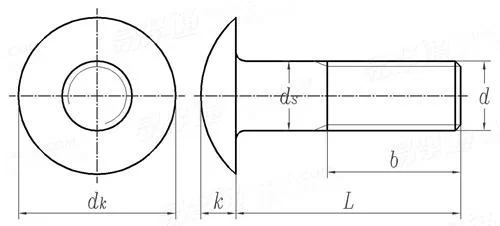

BS 4933 - 1973 米制圆头螺栓 [Table 5]
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
螺纹规格
d
M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
ds 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2.5 3
5.48 6.48 8.58 10.58 12.7 16.7 20.84 24.84
4.52 5.52 7.42 9.42 11.3 15.3 19.16 23.16
11.3 13.5 18 22.5 27 36 45 54
10.2 12.4 16.9 21.2 25.7 34.4 43.4 52.1
3.2 3.6 4.8 5.8 6.8 8.9 10.9 13.1
2.5 3 4 5 6 8 10 12
①,L≤125mm时，b=2d+6；
125＜L≤200mm时，b=2d+12；
L＞200mm时，b=2d+25；
②,本标准中并未规定公称长度L，但可能在新版本中有所包含。

同版本产品组 (7)

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
