首页 产品与标准 ASME/ANSI B 18.5 (T1) - 2008 英制圆头螺栓 [Table1]

英制圆头螺栓 [Table1] ASME/ANSI B 18.5 (T1) - 2008

查看供应商 ☆ 收藏

选择规格尺寸 点击↓

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

1


尺寸单位: inch
美标ASME/ANSI B18.5 (T1) - 2008 ASME/ANSI1 英制圆头螺栓 [Table1]
在线制图

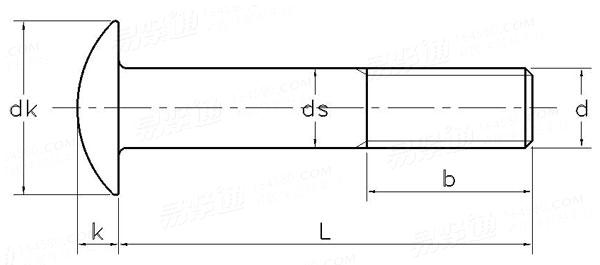

ASME/ANSI B 18.5 (T1) - 2008 英制圆头螺栓 [Table1]
扫一扫分享
单重计算 公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级
螺纹规格
d
10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1
d
PP
ds 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
0.1900 0.2500 0.3125 0.3750 0.4375 0.5000 0.6250 0.7500 0.8750 1.0000
24 20 18 16 14 13 11 10 9 8
0.199 0.260 0.324 0.388 0.452 0.515 0.642 0.768 0.895 1.022
0.182 0.237 0.298 0.360 0.421 0.483 0.605 0.729 0.852 0.976
0.469 0.594 0.719 0.844 0.969 1.094 1.344 1.594 1.844 2.094
0.438 0.563 0.688 0.782 0.907 1.032 1.219 1.469 1.719 1.969
0.114 0.145 0.176 0.208 0.239 0.270 0.344 0.406 0.469 0.531
0.094 0.125 0.156 0.188 0.219 0.250 0.313 0.375 0.438 0.500

替代列表

ASME/ANSI B 18.5 - 2008 ASME/ANSI B 18.5 - 2012 ASME B 18.5T1 - 2012(R2017)

同版本产品组 (11)

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
