卡套式管接头用连接螺母 Q 801B

选择规格尺寸 点击↓

4

5

6

8

10

12

14

16

18

22

28

35

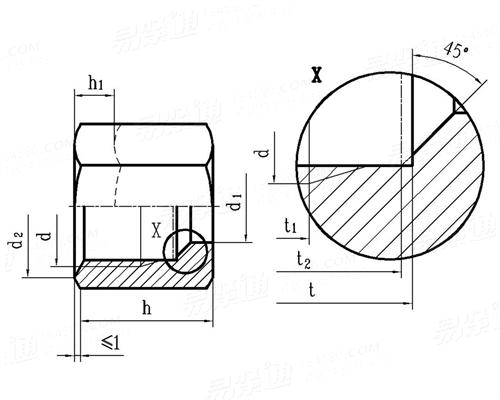

Q 801B 卡套式管接头用连接螺母

尺寸单位: mm
汽标代号Q 801B Q801B 801BQ 卡套式管接头用连接螺母
Q 801B 卡套式管接头用连接螺母
扫一扫分享
公差
规格 ①
4 5 6 8 10 12 14 16 18 22 28 35
最大工作压力/Mpa
d
d1 公称
最大值
最小值
t2 +0.2, 0
t1 最小值
h1 圆柱肩高（可选）
h +0.5， -0.2
s 对边宽度
10 10 25 25 25 25 25 25 16 16 10 10
M8x1 M10*1 M12x1.25 M14x1.5 M16x1.5 M18x1.5 M20x1.5 M24x1.5 M26x1.5 M30x2 M36x2 M45x2
4 5 6 8 10 12 14 16 18 22 28 35
4.215 5.215 6.215 8.240 10.240 12.260 14.260 16.260 18.260 22.290 28.290 35.100
4.140 5.140 6.140 8.150 10.150 12.150 14.150 16.150 18.150 22.160 28.160 35.300
7.5 7.8 10.0 10.0 11.0 11.0 11.0 11.5 11.5 13.5 14.0 16.0
5 5.5 7 7 8 8 8 8.5 8.5 9.5 10 12
3.5 3.5 4 4 4 5 5 5 5 7 7 8
11.0 11.5 14.5 14.5 15.5 15.5 15.5 17.5 18.0 20.0 21.0 24.0
10 12 14 17 19 22 24 30 32 36 41 50
①,管子外径
替代列表
Q 801 Q 801B

采用标准

技术条件和引用标准

材料
螺纹
表面处理
其他技术条件
碳钢
6H，GB/T 196、GB/T 197
镀锌钝化，QC/T 625
GB/T 3765

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
类似标准及供货信息
1 管接头用六角薄螺母 [国标]
GB /T 3763 - 2008		 管接头用六角薄螺母
24° cone connectors and flared couplings - Hexagon thin nut
2 卡套式管接头用螺母 [国标]
GB 3759 - 1983		 卡套式管接头用螺母
Bite type tube fittings--Nuts
3 卡套式管接头用六角薄螺母 [国标]
GB 3763 - 1983		 卡套式管接头用六角薄螺母
Bite Type Tube Fittings - Hexagon Thin Nuts
4 六角管螺母、八角管螺母 [德标]
DIN 431 - 2013		 六角管螺母、八角管螺母
Pipe Nuts With Thread In Accordance With DIN ISO 228 Part 1
5 非钎焊和钎焊管螺纹接头 - 锁紧螺母LL系列 [德标]
DIN 3870 - 2001		 非钎焊和钎焊管螺纹接头 - 锁紧螺母LL系列
Non-Soldering and Soldering Compression Fittings - Union Nuts Series L1 ( Pipe Nuts )
6 非钎焊和钎焊管螺纹接头.锁紧螺钉 [套管接头] [德标]
DIN 3871 - 1995		 非钎焊和钎焊管螺纹接头.锁紧螺钉 [套管接头]
Non-soldering and Soldering Compression Couplings - Socket Unions
7 扩口式管接头用螺母 [德标]
DIN 8912 (NS4) - 1990		 扩口式管接头用螺母
Coupling Nuts
8 锥形润滑剂注油嘴 [德标]
DIN 71412 - 1987		 锥形润滑剂注油嘴
Lubricating nipples; cone type
9 扩口式管接头用螺母 Class 1 【Table 6】 [日标]
JIS B 8607 (Class 1) - 2020		 扩口式管接头用螺母 Class 1 【Table 6】
Flare nut, Class 1
10 扩口式管接头用螺母 Class 2 【Table 6】 [日标]
JIS B 8607 (Class 2) - 2020		 扩口式管接头用螺母 Class 2 【Table 6】
Flare nut, Class 2
11 卡套 [汽标代号]
Q 800		 卡套
cone connectors
12 卡套式管接头用螺母 [汽标代号]
Q 801		 卡套式管接头用螺母
Bite type tube fittings--Nuts
13 卡套式管接头用六角薄螺母 [汽标代号]
Q 802		 卡套式管接头用六角薄螺母
Bite type tube fittings--Hexagon thin nuts
14 卡套式管接头用六角薄螺母 [汽标代号]
Q 802B		 卡套式管接头用六角薄螺母
Bite type tube fittings--Hexagon thin nuts
15 柴油机 低压金属油管组件 技术条件 - 铰接螺栓 [机械行业]
JB /T 6013 - 2011		 柴油机 低压金属油管组件 技术条件 - 铰接螺栓
Diesel Engines - Requirements for Low Pressure Hydraulic Pipe Assemblies - Hinged Bolt
供应商(1)
16 高压水用螺塞 [机械行业]
JB /ZQ 4453 - 2006		 高压水用螺塞
High-pressure Plug
17 管接头用小六角扁螺母 [机械行业]
JB 994 - 1977		 管接头用小六角扁螺母
Small flat hexagonal nut for coupling
18 焊接式分管管接头体 [机械行业]
JB /T 997 - 1977		 焊接式分管管接头体

19 焊接式铰接管接头体 [机械行业]
JB 998 - 1977		 焊接式铰接管接头体
Welded Type Hinged Pipe Connection Body
20 管接头用铰接螺栓 [机械行业]
JB 999 - 1977		 管接头用铰接螺栓
Hinged Bolts For Pipe Connection
21 HI型大直径螺母 [化工]
HG /T 21573.3 (HI) - 1995		 HI型大直径螺母
Large diameter nut-HI style
供应商(1)
22 R型大直径螺母 [化工]
HG /T 21573.3 (R) - 1995		 R型大直径螺母
Large Diameter Nuts - Style R
供应商(1)
23 HR型大直径螺母 [化工]
HG /T 21573.3 (HR) - 1995		 HR型大直径螺母
Large diameter nut-HR style
24 H型大直径螺母 [化工]
HG /T 21573.3 (H) - 1995		 H型大直径螺母
Large diameter nut-H style
25 油嘴 2型 [俄标]
GOST 19853 (Type 2) - 1974		 油嘴 2型
Lubricating plugs - Type 2
26 油嘴 3型 [俄标]
GOST 19853 (Type 3) - 1974		 油嘴 3型
Lubricating plugs - Type 3
27 船用锥形润滑油嘴 [船舶]
CB /T 3762 - 1996		 船用锥形润滑油嘴

28 船用平肩润滑油嘴 [船舶]
CB /T 3762 - 1996		 船用平肩润滑油嘴

29 钢制螺纹管件 表20 - 管帽/封头 [英标]
BS EN 10241 (T20) - 2000		 钢制螺纹管件 表20 - 管帽/封头
Steel threaded pipe fittings, Table 20 - Cap
