组合螺钉用鞍形弹簧垫圈 CNS 5053 - 1979

☆ 收藏

选择规格尺寸点击↓

2.25

2.7

3.2

3.6

4.55

5.5

6.5

7.4

9.3

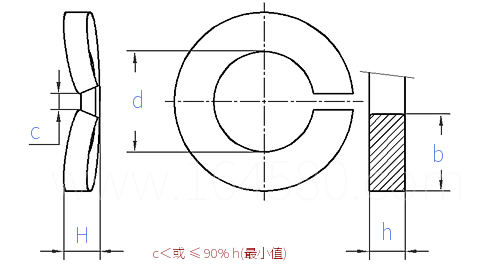

尺寸单位: mm

台湾CNS 5053 - 1979 CNS5053 5053CNS 组合螺钉用鞍形弹簧垫圈

在线制图

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径
d

2.25

2.7

3.2

3.6

4.55

5.5

6.5

7.4

9.3

d	最大值
	最小值
适用螺钉
H	最大值
	最小值
b	公称
	最大值
	最小值
h	公称
	最大值
	最小值
千件重kg

2.35	2.8	3.3	3.75	4.75	5.7	6.7	7.65	9.55	11.3
2.25	2.7	3.2	3.6	4.55	5.5	6.5	7.4	9.3	11
M2.5	M3	M3.5	M4	M5	M6	M7	M8	M10	M12
1.1	1.3	1.3	1.4	1.7	2.2	2.2	2.75	3.15	3.65
0.9	1.1	1.1	1.2	1.5	2	2	2.45	2.85	3.35
1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
0.6	0.7	0.7	0.8	1	1.3	1.3	1.6	1.8	2.1
0.7	0.8	0.8	0.9	1.1	1.4	1.4	1.7	1.9	2.25
0.5	0.6	0.6	0.7	0.9	1.2	1.2	1.5	1.7	1.95
0.055	0.09	0.1	0.15	0.3	0.64	0.72	1.23	2	3.1

引用参考 (5)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
