首页 产品与标准 DIN 137 (A) - 1987 鞍形弹性垫圈

鞍形弹性垫圈 DIN 137 (A) - 1987

查看供应商

选择规格尺寸 点击↓

1

1.2

1.4

1.7

1.8

2

2.3

2.6

3

3.5

4

5

6

7

8

10

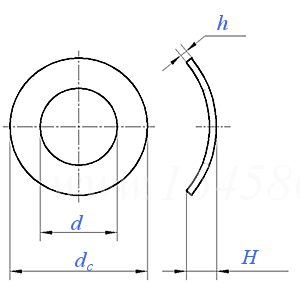

DIN 137 (A) - 1987 鞍形弹性垫圈

尺寸单位: mm
德标DIN 137 (A) - 1987 DIN137 137DIN 鞍形弹性垫圈
模型下载
DIN 137 (A) - 1987 鞍形弹性垫圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d 最小值=公称 (H14)
最大值
dc 公称 (js16)
最大值
最小值
h 公称
最大值
最小值
H 最小值
最大值
千件重(钢制)≈kg ≈
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
公称直径
3 3.5 4 5 6 7 8 10
d 最小值=公称 (H14)
最大值
dc 公称 (js16)
最大值
最小值
h 公称
最大值
最小值
H 最小值
最大值
千件重(钢制)≈kg ≈
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
替代列表
暂无

同版本产品组

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
