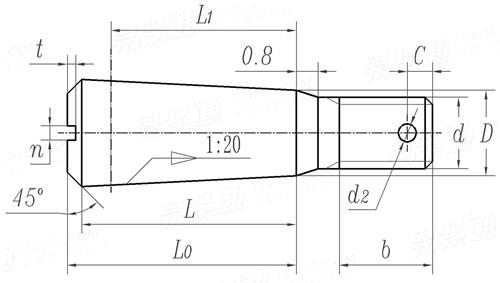

锥型螺栓 GJB 3371 (/79~/82) - 1998

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

同规格，其他部分尺寸不同

尺寸单位: mm

军标GJB 3371 (/79~/82) - 1998 GJB3371 3371 锥型螺栓

在线制图

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称长度L 注:选择后获得 相应重量 等

公称直径
d

M10

M12

M14

M16

M18

M20

P	螺距
D	h11	最大值=公称
		最小值
b
n	H12	最小值=公称
		最大值
t	h14	最大值=公称
		最小值
d₂	H13	最小值=公称
		最大值
C	±2

0.5	0.7	0.8	1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
4	5	6	8	10	12	14	16	18	20	22	24	26
3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87	25.87
6	7	7.5	8.5	10.5	13	15	16	18.5	18.5	19.5	21.5	21.5
-	-	-	-	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5
-	-	-	-	2.1	2.1	2.1	2.6	2.6	2.6	2.6	2.6	2.6
-	-	-	-	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5
-	-	-	-	1.75	1.75	1.75	2.25	2.25	2.25	2.25	2.25	2.25
-	1	1.6	1.6	2	2.5	2.5	2.5	3.2	3.2	3.2	3.2	3.2
-	1.14	1.74	1.74	2.14	2.64	2.64	2.64	3.38	3.38	3.38	3.38	3.38
-	2	2.5	2.5	3	3.5	3.5	3.5	4	4	4	4.5	4.5

L₁

L₀

千件钢制重≈kg

同版本产品组 (26)

GJB 3371 (/1~/9) - 1998

普通螺纹螺栓

GJB 3371 (/10 ~ /18) - 1998

短螺纹小六角头螺栓

GJB 3371 (/19) - 1998

光杆公差带f9六角头螺栓

GJB 3371 (/77~/78) - 1998

光杆公差带r6短螺纹六角头螺栓

GJB 3371 (/20) - 1998

光杆公差带f9短螺纹小六角头螺栓

GJB 3371 (/21~/24) - 1998

光杆公差带h8短螺纹小六角头螺栓

GJB 3371 (/25~/28) - 1998

铰链连接用光杆公差带f7小六角头螺栓

GJB 3371 (/29~/32) - 1998

铰链连接用光杆公差带h6小六角头螺栓

GJB 3371 (/33~/39) - 1998

圆柱头螺栓

GJB 3371 (/40~/44) - 1998

头部带保险孔的圆柱头螺栓

GJB 3371 (/45~/47) - 1998

开槽扁圆头螺栓

GJB 3371 (/48~/56) - 1998

100°沉头螺栓

GJB 3371 (/57~/60) - 1998

十字槽100°沉头螺栓

GJB 3371 (/61) - 1998

光杆公差带f9 100°沉头螺栓

GJB 3371 (/62) - 1998

光杆公差带f9 十字槽100°沉头螺栓

GJB 3371 (/63) - 1998

光杆公差带h8短螺纹 100°沉头螺栓

GJB 3371 (/64) - 1998

光杆公差带h8短螺纹十字槽 100°沉头螺栓

GJB 3371 (/65) - 1998

半圆头锥端螺栓

GJB 3371 (/66) - 1998

扁圆头锥端螺栓

GJB 3371 (/67) - 1998

100°沉头锥端螺栓

GJB 3371 (/68) - 1998

十字槽 100°锥端沉头螺栓

GJB 3371 (/69) - 1998

光杆公差带f9短螺纹六角头螺栓

GJB 3371 (/70~/76) - 1998

半圆头螺栓

GJB 3371 (/79~/82) - 1998

锥型螺栓

GJB 3371 (/83) - 1998

光杆公差带r6短螺纹 100°沉头螺栓

GJB 3371 (/84) - 1998

光杆公差带r6短螺纹十字槽 100°沉头螺栓

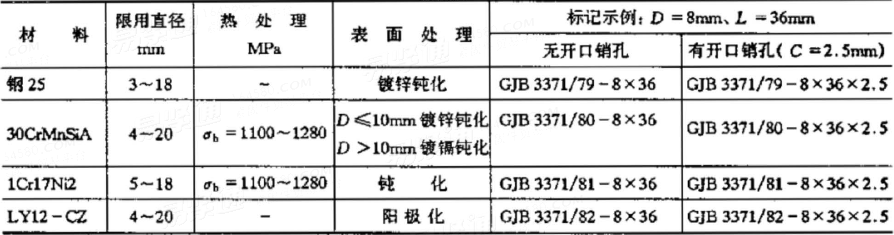

材料、热处理及表面处理
