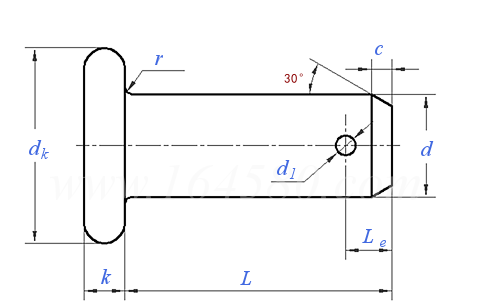

销轴 Q 510

查看供应商 ☆ 收藏

选择规格尺寸 点击↓

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25


尺寸单位: mm
汽标代号Q 510 Q510 510Q 销轴
在线制图
Q 510 销轴
扫一扫分享
单重计算 公差
公称直径
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ25
d 最小值
最大值
dk 最大值
最小值
k 公称
最小值
最大值
d1 最大值
最小值
r
c ≈
Le
2.94 3.925 4.925 5.925 7.91 9.91 11.89 13.89 15.89 17.89 19.87 21.87 24.87
3 4 5 6 8 10 12 14 16 18 20 22 25
5 6 8 10 12 14 16 18 20 22 25 28 32
4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 24.48 27.48 31.38
1.5 1.5 2 2 2.5 2.5 3 3 3.5 3.5 4 4 5
1.375 1.375 1.875 1.875 2.375 2.375 2.875 2.875 3.35 3.35 3.85 3.85 4.85
1.625 1.625 2.125 2.125 2.625 2.625 3.125 3.125 3.65 3.65 4.15 4.15 5.15
1.74 1.74 2.14 2.14 3.38 3.38 4.18 4.18 4.18 5.18 5.18 5.18 6.52
1.6 1.6 2 2 3.2 3.2 4 4 4 5 5 5 6.3
0.2 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 1 1
0.5 0.5 1 1 1 1.5 1.5 1.5 1.5 3 3 3 3
2 3 3 3 4 4 5 5 5 5 6 6 6
①,材料：15，GB 699。
②,热处理：氰化，深度0.15~0.30mm，HRC 58-63。
③,表面处理：镀锌钝化 D·Zn6，JB2864。
④,其余技术条件按 GB 121的规定。

替代列表

采用标准 (1)

相关材料标准或牌号

牌号
中国ISC

技术条件和引用标准

材料
热处理
表面处理 种类
标准
其他技术条件
15，GB/T 699
渗碳，深度 0.15~0.3mm，58~63HRC
镀锌钝化，Fe/Ep·Zn8
QC/T 625
GB/T 121

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
