首页 产品与标准 GB 799 - 1988 地脚螺栓

地脚螺栓 GB 799 - 1988

查看供应商 ☆ 收藏

选择规格尺寸 点击↓

M6

M8

M10

M12

M16

M20

M24

M30

M36

M42

M48


尺寸单位: mm
国标GB 799 - 1988 GB799 799GB 地脚螺栓
模型下载 替
在线制图
GB 799 - 1988 地脚螺栓
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
螺纹规格
d
M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48
P 螺距
b 最大值
最小值
D
h
L1
x 最大值
1 1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5
27 31 36 40 50 58 68 80 94 106 118
24 28 32 36 44 52 60 72 84 96 108
10 10 15 20 20 30 30 45 60 60 70
41 46 65 82 93 127 139 192 244 261 302
L+37 L+37 L+53 L+72 L+72 L+110 L+110 L+165 L+217 L+217 L+225
2.5 3.2 3.8 4.2 5 6.3 7.5 8.8 10 11.3 12.5
千件钢制重≈kg
- - - - - - - - - - -
①,无螺纹部分约等于螺纹中径或螺纹大径

替代列表

GB 799 - 1988 GB /T 799 - 2020

工艺相关 (9)

GB /T 2 - 2016
紧固件 - 外螺纹零件末端 （ISO 4753:2011, MOD）
GB /T 196
普通螺纹 基本尺寸
GB /T 197
普通螺纹 公差
GB /T 3098.1
紧固件机械性能 螺栓、螺钉和螺柱
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1
电镀层厚度的技术要求
GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装
GB /T 1237
紧固件标记方法

技术条件和引用标准

材料
钢
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面处理
验收及包装
8 g
GB 196 ；GB 197
d≤39 :3.6；d>39 :按协议
GB 3098.1
除规定外，其余按C级
GB 3103.1
①不经处理；②氧化；
③镀锌钝化 GB 5267
GB 90

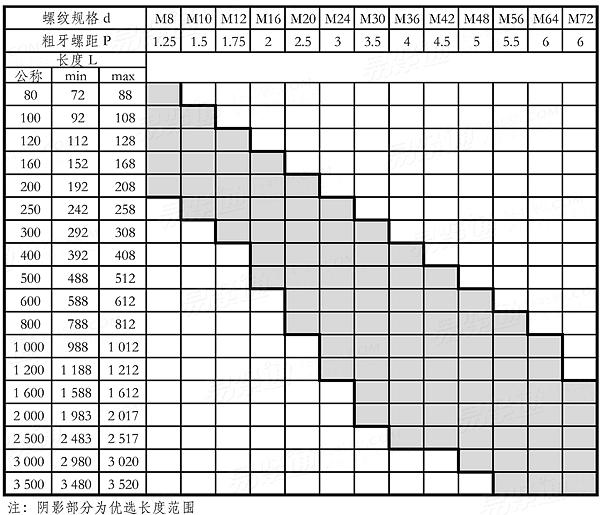

优选长度尺寸及公差

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 非合金钢和低合金钢和铸钢的硬度值转换表
