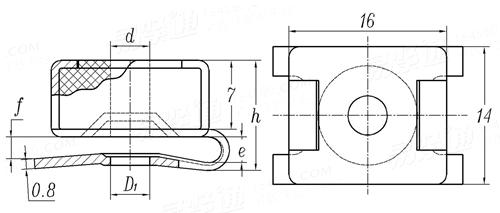

E型通孔式嵌装塑料螺母 Q 379

选择规格尺寸点击↓

尺寸单位: mm

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

代号

适用螺纹
d
D₁
e
f
h

NST4.5	NST4.5	NST4.5	NST4.5	NST5	NST5	NST5	NST5
2.8~3.3	2.8~3.3	2.8~3.3	2.8~3.3	3.1~3.7	3.1~3.7	3.1~3.7	3.1~3.7
3.0~3.2	3.0~3.2	3.0~3.2	3.0~3.2	3.5~3.6	3.5~3.6	3.5~3.6	3.5~3.6
1.6	2.6	4	6	1.6	2.6	4	6
1.5	2.5	4.3	6.5	1.5	2.5	4.3	6.5
11.2	12.2	13	15.2	11.2	12.2	13	15.2

代号

适用螺纹
d
D₁
e
f
h

NST5.5	NST5.5	NST5.5	NST5.5	NST6	NST6	NST6	NST6
3.6~4.2	3.6~4.2	3.6~4.2	3.6~4.2	4.0~4.7	4.0~4.7	4.0~4.7	4.0~4.7
4.0-4.1	4.0-4.1	4.0-4.1	4.0-4.1	4.5~4.6	4.5~4.6	4.5~4.6	4.5~4.6
1.6	2.6	4	6	1.6	2.6	4	6
1.5	2.5	4.3	6.5	1.5	2.5	4.3	6.5
11.2	12.2	13	15.2	11.2	12.2	13	15.2

采用标准

QC /T 879 - 2011

E型通孔式嵌装塑料螺母

技术条件和引用标准

金属固定罩材料为65Mn，按YB/T 5058的规定。
螺母技术条件按QC/T 618 的规定。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
