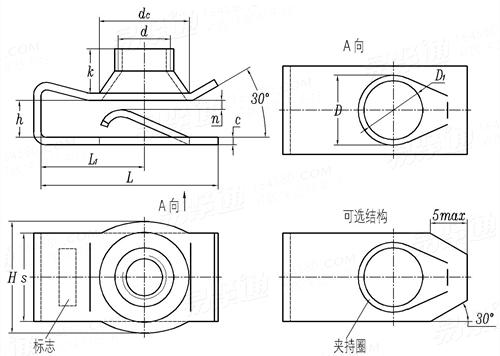

B型板簧螺母 QC /T 608 - 2011

选择规格尺寸点击↓

M10

尺寸单位: mm

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

螺纹规格
d

M10

适用板厚
L₁	最小值
	最大值
L	最小值
	最大值
s	最小值
	最大值
H	最小值
	最大值
c	最小值
D₁	最小值
	最大值
d_c	最小值
	最大值
k	最小值
	最大值
h	最小值
	最大值
n	最大值
D	最小值
	最大值

0.6~3.8	0.6~3.8	0.8~4	0.8~4	1.5~5.5
9.5	11	13	14	18
10.5	12	14	15	19
16.5	19	23	24.5	32
17.5	20	24	25.5	33
10	11	12	13.8	17
11	12	13	14.7	18
12	13	14	16.5	23
13	14	15	17.5	25
0.6	0.7	0.8	1	1.4
6	6.8	7.8	9.3	11.6
6.1	6.9	7.9	9.4	11.7
7.5	8.5	10.5	11.5	15
8.5	9.5	11.5	12.5	16
5	5	5.5	7.5	9
6	6	6.5	9	10.5
4	4	4.2	4.2	5.7
4.5	4.5	5.2	5.2	6.7
0.4	0.4	0.6	0.6	1.3
7.6	7.6	9.2	10.6	14
8	8	9.6	11	14.4

①,D为成型前在毛坯上冲压的孔径

替代列表

QC /T 608 - 1999 QC /T 608 - 2011

技术条件和引用标准

材料	牌号
	标准
螺纹	公差
	标准
硬度
表面处理	种类
	标准
表面缺陷
验收及包装

65Mn、60Si2Mn

YB/T 5058

GB/T 196、GB/T 197

400 HV ~ 500 HV

① 防蚀磷化； ② 镀锌钝化

QC/T 625

表面不应有裂纹，割裂、毛刺、锈蚀及其他影响使用的缺陷。

GB/T 90.1、GB/T 90.2

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
