P型簧片螺母，single boss SAE J 891 (Figure 13) - 2016

选择规格尺寸点击↓

3.5 #6(inch) I型

3.5 #6(inch) Ⅱ型

3.5 #6(inch) Ⅲ型

4.2 #8(inch) I型

4.2 #8(inch) Ⅱ型

4.2 #8(inch) Ⅲ型

4.8 #10(inch) I型

4.8 #10(inch) Ⅱ型

4.8 #10(inch) Ⅲ型

6.3 #14或1/4(inch) I型

6.3 #14或1/4(inch) Ⅱ型

6.3 #14或1/4(inch) Ⅲ型

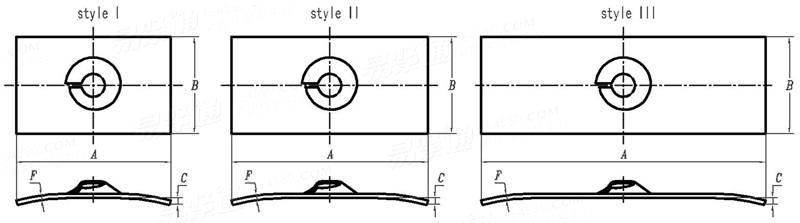

SAE J 891 (Figure 13) - 2016 P型簧片螺母，single boss

尺寸单位: inch

美标SAE J891 (Figure 13) - 2016 SAE891 891 P型簧片螺母，single boss

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照

规格

3.5
#6(inch) I型

3.5
#6(inch) Ⅱ型

3.5
#6(inch) Ⅲ型

4.2
#8(inch) I型

4.2
#8(inch) Ⅱ型

4.2
#8(inch) Ⅲ型

4.8
#10(inch) I型

4.8
#10(inch) Ⅱ型

4.8
#10(inch) Ⅲ型

6.3
#14或1/4(inch) I型

6.3
#14或1/4(inch) Ⅱ型

6.3
#14或1/4(inch) Ⅲ型

A	(mm)	偏差 ±0.5
	(inch)	偏差 ±0.02
B	(mm)
	(inch)
C	(mm)	最小值
		最大值
	(inch)	最小值
		最大值
F	(mm)	最小值
		最大值
	(inch)	最小值
		最大值

12.7	22.4	35	15.7	22.4	31.8	19.1	28.4	35	22.4	26.9	35
0.5	0.88	1.38	0.62	0.88	1.25	0.75	1.12	1.38	0.88	1.06	1.38
7.9	11.12	13.48	10.31	11.91	14.27	12.7	15.08	17.48	14.27	15.88	17.48
0.312	0.438	0.531	0.406	0.469	0.562	0.5	0.594	0.688	0.562	0.625	0.688
0.5	0.76	0.25	0.64	0.89	0.25	0.89	0.5	1.02	1.14	0.5	1.14
1.02	1.52	1.27	1.4	1.65	1.27	1.65	1.27	2.03	1.9	1.27	2.16
0.02	0.03	0.01	0.025	0.035	0.01	0.035	0.02	0.04	0.045	0.02	0.045
0.04	0.06	0.05	0.055	0.065	0.05	0.065	0.05	0.08	0.075	0.05	0.085
0.48	0.48	0.48	0.61	0.61	0.61	0.71	0.71	0.71	0.71	0.71	0.71
0.66	0.66	0.66	0.74	0.74	0.74	0.84	0.84	0.84	0.99	0.99	0.99
0.019	0.019	0.019	0.024	0.024	0.024	0.028	0.028	0.028	0.028	0.028	0.028
0.026	0.026	0.026	0.029	0.029	0.029	0.033	0.033	0.033	0.039	0.039	0.039
