ASME/ANSI B 18.29.1 - 2010 (R2017) UNC螺纹锁紧型钢丝螺套

尺寸单位: inch

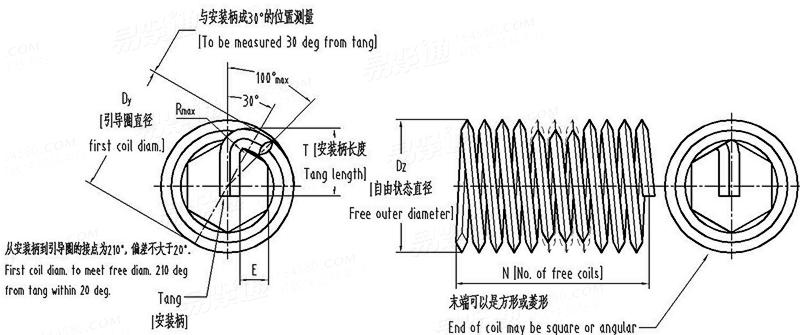

美标ASME/ANSI B18.29.1 - 2010 (R2017) ASME UNC螺纹锁紧型钢丝螺套
ASME/ANSI B 18.29.1 - 2010 (R2017) UNC螺纹锁紧型钢丝螺套
扫一扫分享
公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积
螺纹规格
d
1# 2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8
PP
Dz 最小值
最大值
Dy 最小值
最大值
T 最小值
最大值
E 最大值
最小值
R 最大值
N 1d
1.5d
2d
2.5d
3d
64 56 48 40 40 32 32 24 24 20 18 16
0.095 0.11 0.128 0.144 0.158 0.178 0.205 0.244 0.27 0.31 0.38 0.452
0.103 0.119 0.139 0.159 0.173 0.193 0.22 0.259 0.285 0.33 0.4 0.472
0.092 0.103 0.12 0.144 0.158 0.178 0.205 0.244 0.27 0.31 0.375 0.445
0.103 0.111 0.139 0.159 0.173 0.193 0.22 0.259 0.285 0.33 0.4 0.472
0.055 0.062 0.07 0.07 0.078 0.091 0.117 0.138 0.154 0.182 0.214 0.269
0.075 0.085 0.09 0.105 0.108 0.135 0.153 0.183 0.189 0.238 0.291 0.354
0.06 0.071 0.085 0.043 0.049 0.055 0.068 0.071 0.084 0.094 0.122 0.149
0.017 0.025 0.026 0.027 0.029 0.031 0.04 0.04 0.051 0.057 0.08 0.1
0.01 0.011 0.013 0.013 0.013 0.017 0.019 0.022 0.026 0.031 0.032 0.032
2-3/4 3 2-7/8 2-3/4 3-1/4 2-3/4 3-1/2 2-7/8 3-1/2 3-3/8 4 4-3/8
4-7/8 5-1/4 5 4-3/4 5-1/2 4-3/4 6 5 6 5-3/4 6-5/8 7-1/4
6-7/8 7-3/8 7-1/4 6-3/4 7-3/4 6-7/8 8-3/8 7-1/8 8-3/8 8 9-1/4 10
8-7/8 9-5/8 9-3/8 8-7/8 10 8-7/8 10-3/4 9-1/4 10-5/8 10-3/8 11-7/8 12-7/8
10-7/8 11-7/8 11-1/2 10-7/8 12-1/4 10-7/8 13-1/4 11-3/8 13-1/8 12-3/4 14-5/8 15-3/4
螺纹规格
d
7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
PP
Dz 最小值
最大值
Dy 最小值
最大值
T 最小值
最大值
E 最大值
最小值
R 最大值
N 1d
1.5d
2d
2.5d
3d
14 13 12 11 10 9 8 7 7 6 6
0.526 0.597 0.669 0.742 0.881 1.022 1.166 1.315 1.443 1.598 1.727
0.551 0.622 0.694 0.767 0.906 1.052 1.196 1.355 1.483 1.643 1.772
0.518 0.586 0.656 0.727 0.84 0.991 1.135 1.26 1.366 1.545 1.676
0.551 0.622 0.676 0.747 0.885 1.026 1.17 1.315 1.416 1.598 1.727
0.313 0.348 0.39 0.421 0.453 0.5 0.526 0.557 0.679 0.689 0.811
0.416 0.463 0.521 0.572 0.64 0.734 0.781 0.843 0.937 1.093 1.187
0.179 0.212 0.234 0.267 0.331 0.385 0.438 0.48 0.536 0.573 0.661
0.115 0.14 0.16 0.179 0.219 0.267 0.31 0.355 0.424 0.423 0.5
0.012 0.056 0.056 0.072 0.072 0.102 0.106 0.103 0.11 0.112 0.114
4-1/2 4-7/8 5-1/8 5-1/4 5-7/8 6-1/4 6-3/8 6-1/8 7 6-1/2 7-1/4
7-3/8 7-7/8 8-1/4 8-1/2 9-3/8 10 10-1/8 9-7/8 11-1/4 10-1/2 11-1/2
10-1/4 11 11-1/2 11-3/4 13 13-3/4 14 13-5/8 15-3/8 14-3/8 15-7/8
13-1/8 14-1/8 14-3/4 15 16-1/2 17-1/2 17-3/4 17-1/2 19-1/2 18-3/8 20-1/8
16-1/8 17-1/8 17-7/8 18-3/8 20-1/8 21-1/4 21-5/8 21-1/4 23-3/4 22-1/4 24-1/2
替代列表
ANSI/ASME B 18.29.1 - 1993 ANSI/ASME B 18.29.1 - 2010(R2017)

同版本产品组

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
