首页 产品与标准 ASME/ANSI B 18.29.1 - 2010 (R2017) UNF螺纹普通型钢丝螺套

UNF螺纹普通型钢丝螺套 ASME/ANSI B 18.29.1 - 2010 (R2017)

选择规格尺寸 点击↓

2#

3#

4#

6#

8#

10#

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1

1-1/8

1-1/4

1-3/8

1-1/2

ASME/ANSI B 18.29.1 - 2010 (R2017) UNF螺纹普通型钢丝螺套

尺寸单位: inch

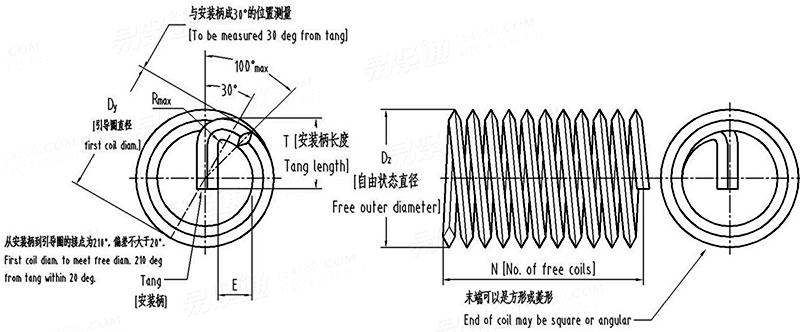

美标ASME/ANSI B18.29.1 - 2010 (R2017) ASME UNF螺纹普通型钢丝螺套
ASME/ANSI B 18.29.1 - 2010 (R2017) UNF螺纹普通型钢丝螺套
扫一扫分享
公差
公称直径
2# 3# 4# 6# 8# 10# 1/4 5/16 3/8 7/16
PP
Dz 最小值
最大值
Dy 最小值
最大值
T 最小值
最大值
E 最大值
最小值
R 最大值
N 1d
1.5d
2d
2.5d
3d
64 56 48 40 36 32 28 24 24 20
0.110 0.131 0.174 0.173 0.204 0.236 0.306 0.380 0.448 0.524
0.119 0.146 0.162 0.193 0.224 0.256 0.326 0.400 0.468 0.549
0.103 0.124 0.134 0.173 0.204 0.236 0.306 0.359 0.422 0.494
0.111 0.146 0.162 0.193 0.224 0.256 0.326 0.400 0.468 0.549
0.062 0.072 0.060 0.100 0.117 0.130 0.173 0.203 0.235 0.281
0.080 0.090 0.095 0.130 0.147 0.182 0.244 0.291 0.353 0.416
0.069 0.083 0.093 0.057 0.069 0.084 0.111 0.138 0.169 0.198
0.024 0.031 0.034 0.033 0.043 0.058 0.071 0.094 0.125 0.141
0.011 0.012 0.013 0.018 0.019 0.025 0.032 0.036 0.032 0.042
3-1/2 3-3/8 3-3/8 3-1/2 3-7/8 4-1/8 5 5-1/2 6-7/8 6-5/8
5-7/8 5-5/8 5-5/8 6 6-1/2 6-7/8 8-1/4 8-7/8 11 10-5/8
8-3/8 8 7-7/8 8-3/8 9-1/8 9-1/2 11-3/8 12-1/4 15 14-5/8
10-3/4 10-3/8 10-1/4 10-3/4 11-5/8 12-1/4 14-1/2 15-5/8 19-1/8 18-1/2
13-1/8 12-5/8 12-1/2 13-1/4 14-1/4 14-7/8 17-5/8 19 23-1/8 22-1/2
公称直径
1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
PP
Dz 最小值
最大值
Dy 最小值
最大值
T 最小值
最大值
E 最大值
最小值
R 最大值
N 1d
1.5d
2d
2.5d
3d
20 18 18 16 14 12 12 12 12 12
0.592 0.666 0.733 0.876 1.021 1.169 1.304 1.439 1.575 1.710
0.617 0.691 0.758 0.901 1.051 1.199 1.334 1.469 1.610 1.745
0.556 0.625 0.688 0.820 0.955 1.094 1.219 1.344 1.469 1.594
0.617 0.691 0.758 0.901 1.051 1.119 1.334 1.374 1.504 1.629
0.313 0.344 0.375 0.453 0.495 0.526 0.557 0.679 0.689 0.811
0.479 0.541 0.588 0.562 0.640 0.728 0.819 0.941 1.001 1.123
0.229 0.256 0.287 0.345 0.402 0.450 0.523 0.589 0.652 0.718
0.172 0.196 0.227 0.280 0.330 0.380 0.432 0.491 0.553 0.612
0.042 0.056 0.072 0.072 0.104 0.106 0.108 0.110 0.112 0.114
7-7/8 8 9 9-3/4 9-7/8 9-5/8 11-1/8 12-1/2 13-3/4 15-1/4
12-3/8 12-1/2 14-1/8 15-1/8 15-1/2 15 17-1/4 19-3/8 21-3/8 23-1/2
16-7/8 17-1/8 19-1/4 20-5/8 21-1/8 20-1/2 23-3/8 26-1/4 28-7/8 31-5/8
21-3/8 21-3/4 24-1/4 26 26-5/8 26 29-1/2 33 36-1/2 39-7/8
25-7/8 26-1/4 29-3/8 31-1/2 32-1/5 31-1/2 35-3/4 39-7/8 44 48-1/2

同版本产品组

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 13914 - 2013
冲压件尺寸公差
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
注：技术数据仅供参考，请以官方原件为准！
