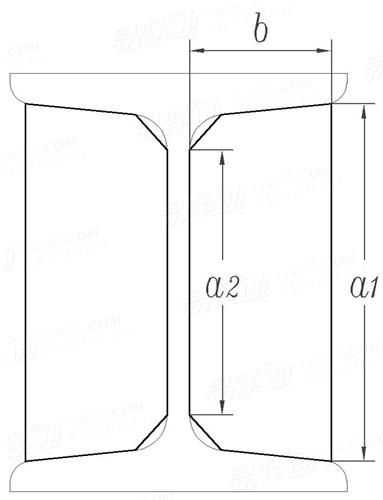

工字钢加强板 GB /T 17116.3 - 2018

☆ 收藏

选择规格尺寸点击↓

12.6

尺寸单位: mm

国标GB /T17116.3 - 2018 GB17116.3 17116.3G 工字钢加强板

在线制图

扫一扫分享

公差

型号

12.6

a₁
a₂
b
板厚

83	114	117	135	153	171	189	217
80	105	117	135	153	171	189	217
31	34	36	41	43	46	50	53
6	6	6	6	10	10	10	10

型号

a₁
a₂
b
板厚

261	300	338	377	419	463	524	594
246	284	321	359	402	445	506	536
56	60	62	65	68	72	76	80
12	12	12	12	16	16	16	16

同版本产品组 (17)

引用参考 (4)

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
