异径双孔连接板 GB /T 17116.3 - 2018

选择规格尺寸点击↓

100

110

尺寸单位: mm

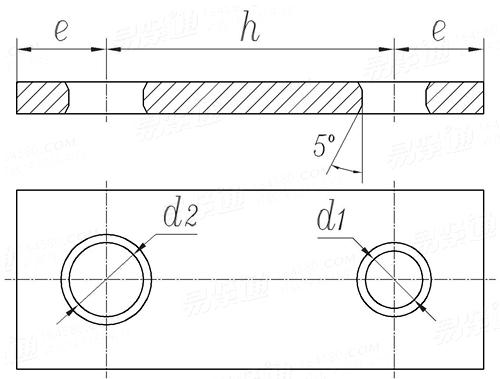

国标GB /T17116.3 - 2018 GB17116.3 17116.3G 异径双孔连接板

在线制图

扫一扫分享

公差

公称直径

d₁
d₂
h
e

13.5	17.5	21.5	26.5	32	37	47	52	57
17.5	21.5	26.5	32	37	47	52	57	67
63	80	100	125	160	180	224	250	280
20	25	32	40	50	56	71	80	90

公称直径

100

110

d₁
d₂
h
e

67	72	77	82	93	104	114	124
72	77	82	93	104	114	124	144
315	355	355	400	450	500	560	630
100	112	125	125	140	160	180	200

同版本产品组

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！
