首页 产品与标准 JB /T 4211.12 - 1996 冷镦螺钉模具-凹模 D型(适用于GB68、GB69、GB819、GB820)
[模具]

冷镦螺钉模具-凹模 D型(适用于GB68、GB69、GB819、GB820) JB /T 4211.12 - 1996

☆ 收藏

选择规格尺寸 点击↓

M4

M5

M6

M8

M10


尺寸单位: 毫米(mm)
机械行业JB /T4211.12 - 1996 JB4211.12 4211.1 冷镦螺钉模具-凹模 D型(适用于GB68、GB69、GB819、GB820)
在线制图

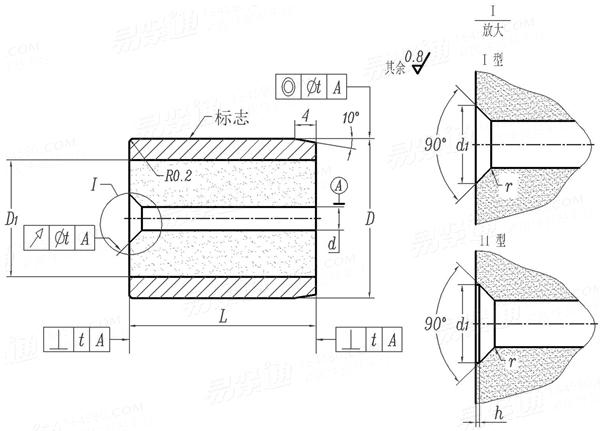

JB /T 4211.12 - 1996 冷镦螺钉模具-凹模 D型(适用于GB68、GB69、GB819、GB820)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10
d 最小值=公称
最大值
d1 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
h
r
D1 ≈
t 同轴度
圆跳动
垂直度
3.46 4.39 5.25 7.07 8.89
3.478 4.408 5.268 7.092 8.912
8.28 9.18 11.18 15.68 18.15
8.37 9.27 11.29 15.79 18.26
30 30 30 38 48
30.085 30.085 30.085 38.105 48.122
30.064 30.064 30.064 38.08 48.097
35 35 35 40 50
34.916 34.916 34.916 39.9 49.9
0.2 0.2 0.2 0.25 0.25
0.1 0.1 0.1 0.15 0.15
13 22 22 30 36
0.05 0.05 0.05 0.06 0.06
0.05 0.05 0.05 0.06 0.06
0.04 0.04 0.04 0.04 0.05
①,本标准适用于双击整模自动冷镦机的模具。
②,技术要求：
材料——模套5CrNiMo(GB1299)或60Si2Mn(GB1222)；模芯YG 20C。
热处理硬度——模套44~48HRC。
在凹模规定部位标志出螺钉螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。

替代列表

采用标准 (4)

相关材料标准或牌号

牌号
中国ISC
牌号
中国ISC
其他名称

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5279.2 - 1997
沉头螺钉 第2部分 十字槽插入深度
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4211.12 - 1996
中文名称 / Chinese Name： 冷镦螺钉模具-凹模 D型(适用于GB68、GB69、GB819、GB820)
英文名称 / English Name： Cold heading dies for screws - Dies, D型 (Suitable for GB68、GB69、GB819、GB820)
