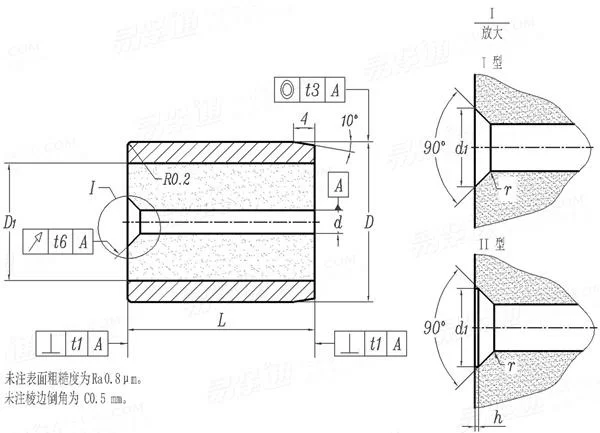

螺钉冷镦模-凹模 D型 (适用于GB68、GB69、GB819.1、GB819.2、GB820) JB /T 4211.2 - 2014

选择规格尺寸 点击↓

M4

M5

M6

M8

M10


尺寸单位: 毫米(mm)
机械行业JB /T4211.2 - 2014 JB4211.2 4211.2JB 螺钉冷镦模-凹模 D型 (适用于GB68、GB69、GB819.1、GB819.2、GB820)
在线制图
JB /T 4211.2 - 2014 螺钉冷镦模-凹模 D型 (适用于GB68、GB69、GB819.1、GB819.2、GB820)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10
d 最小值=公称
最大值
d1 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
h
r
D1 ≈
t1
t3
t6
3.46 4.39 5.25 7.07 8.89
3.478 4.408 5.268 7.092 8.912
8.28 9.18 11.18 15.68 18.15
8.37 9.27 11.29 15.79 18.26
30 30 30 38 48
30.085 30.085 30.085 38.105 48.122
30.064 30.064 30.064 38.08 48.097
35 35 35 40 50
34.916 34.916 34.916 39.9 49.9
0.2 0.2 0.2 0.25 0.25
0.1 0.1 0.1 0.15 0.15
13 22 22 30 36
0.04 0.04 0.04 0.04 0.05
0.05 0.05 0.05 0.06 0.06
0.05 0.05 0.05 0.06 0.06
①,本标准适用于双击整模自动冷镦机用螺钉冷镦模。
②,材料由制造者选定。模套推荐采用T10A，硬度为44~48HRC；模芯推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213-2014的规定。
