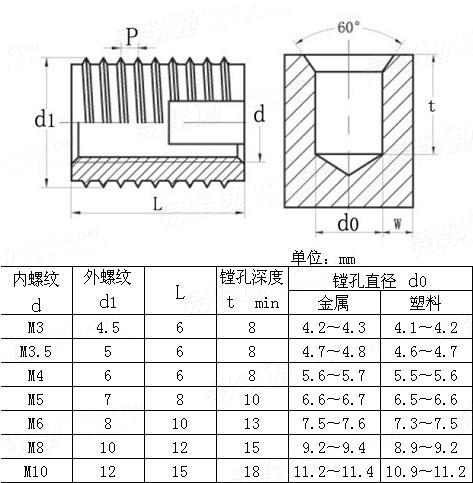

带槽薄壁自攻镶嵌件 YJT 5046

☆ 收藏

选择规格尺寸点击↓

M3.5

M10

尺寸单位: mm

在线制图

扫一扫分享

公差

螺纹规格
D

M3.5

M10

d₁
L
t	镗孔深度
d₀	镗孔直径	金属
		塑料

4.5	5	6	7	8	10	12
6	6	6	8	10	12	15
8	8	8	1	13	15	18
4.2~4.3	4.7~4.8	5.6~5.7	6.6~6.7	7.5~7.6	9.2~9.4	11.2~11.4
4.1~4.2	4.6~4.7	5.5~5.6	6.5~6.6	7.3~7.5	8.9~9.2	10.9~11.2

引用参考 (4)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
