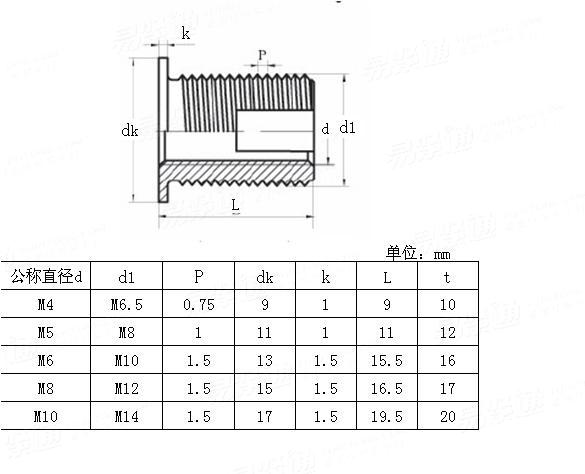

带钉头自攻镶嵌件 YJT 5047

☆ 收藏

选择规格尺寸点击↓

M10

尺寸单位: mm

在线制图

扫一扫分享

公差

公称直径
D

M10

d
P
d_k
k
L
t	开孔深度

M6.5	M8	M10	M12	M14
0.75	1	1.5	1.5	1.5
9	11	13	15	17
1	1	1.5	1.5	1.5
9	11	15.5	16.5	19.5
10	12	16	17	20

引用参考 (4)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

知识产权与品牌说明： YJT 编码仅作产品分类、尺寸索引和采购选型参考，不代表产品认证、专利授权或品牌授权。参考品牌、型号仅用于识别同类或兼容产品，相关权利归其权利人所有。 YJT工业零部件标准编码体系说明

类似标准及供货信息 (10)

1	[德标] DIN 7965 - 1965	开槽螺套（螺纹塞） Screwed Inserts (Screw Plugs)
2	[代码] YJT 5001	公制（开槽型）自攻螺套 Threaded insert, self-tapping metric inner thread 供应商(1)
3	[代码] YJT 5035 (ES 302)	公制开槽自攻螺套 - 302型 Threaded Insert - Self Tapping, Slotted, 302 - Metric Inner Thread 供应商(1)
4	[代码] YJT 5048	英制内螺纹自攻镶嵌件 Internal Inch Thread Tapping Inserts 供应商(1)
5	[代码] YJT 5002	英制自攻（开槽）螺套 Threaded Insert, Self-tapping Imperial Thread,
6	[代码] YJT 5003	内六角开槽自攻螺套 Threaded Insert, Self-Tapping / with Hexagonal Socket,
7	[代码] YJT 5004	开槽带帽型自攻螺套 Threaded Insert, Self-tapping,
8	[代码] YJT 5036 (240401)	开槽型自攻螺套
9	[代码] YJT 5040	公制内螺纹自攻镶嵌件 Metric Internal Thread Tapping Inserts
10	[代码] YJT 5046	带槽薄壁自攻镶嵌件 Slotted Thin Wall Self-tapping Inserts

标准编号 / Standard Code： YJT 5047
中文名称 / Chinese Name： 带钉头自攻镶嵌件
英文名称 / English Name： Self-tapping Inserts with Nailhead
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
