首页 产品与标准 JIS F 3022 - 1978 船舶钢管用U形栓

船舶钢管用U形栓 JIS F 3022 - 1978

☆ 收藏

选择规格尺寸 点击↓

15

20

25

32

40

50

65

80

90

100

125

150

175

200

225

250

300

350

400

450

500

550

600

650

700

750

800

850

900


尺寸单位: mm
日标JIS F3022 - 1978 JIS3022 3022JIS 船舶钢管用U形栓
在线制图

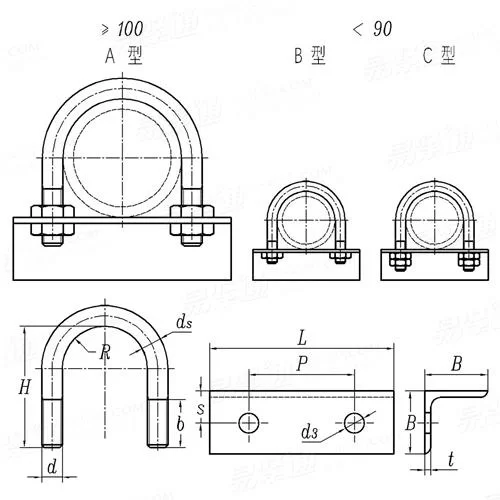

JIS F 3022 - 1978 船舶钢管用U形栓
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照
螺纹规格
d
15 20 25 32 40 50 65 80 90 100 125 150 175 200 225
R
ds
d
H ① A型
B型
C型
b ② A型
B型
C型
B
t
L
P
s
d3
12 15 18 23 26 32 40 46 52 59 72 85 98 111 124
10 10 10 10 10 10 12 12 12 16 16 16 16 20 20
M10 M10 M10 M10 M10 M10 M12 M12 M12 M16 M16 M16 M16 M20 M20
- - - - - - - - - 141 167 192 218 249 274
39 45 52 60 66 78 98 110 123 - - - - - -
47 53 60 68 74 86 108 120 133 - - - - - -
- - - - - - - - - 50 50 50 50 60 60
20 20 20 20 20 20 25 25 25 - - - - - -
30 30 30 30 30 30 35 35 35 - - - - - -
40 40 40 40 40 40 50 50 50 65 65 65 65 75 75
5 5 5 5 5 5 6 6 6 8 8 8 8 9 9
82 88 94 104 110 122 152 164 176 202 228 254 280 320 346
34 40 46 56 62 74 92 104 116 134 160 186 212 242 268
22 22 22 22 22 22 30 30 30 35 35 35 35 40 40
12 12 12 12 12 12 15 15 15 19 19 19 19 24 24
螺纹规格
d
250 300 350 400 450 500 550 600 650 700 750 800 850 900
R
ds
d
H ① A型
B型
C型
b ② A型
B型
C型
B
t
L
P
s
d3
137 163 181 207 233 259 284 310 335 361 387 413 439 464
20 24 24 24 30 30 30 36 36 36 36 42 42 42
M20 M24 M24 M24 M30 M30 M30 M36 M36 M36 M36 M42 M42 M42
300 357 394 444 505 556 606 663 713 764 818 875 926 977
- - - - - - - - - - - - - -
- - - - - - - - - - - - - -
60 70 70 70 85 85 85 100 100 100 100 115 115 115
- - - - - - - - - - - - - -
- - - - - - - - - - - - - -
75 90 90 90 100 100 100 130 130 130 130 130 150 150
9 10 10 10 13 13 13 12 12 12 15 15 15 15
372 448 484 536 622 675 725 805 855 910 960 1030 1085 1135
294 350 386 438 496 548 598 656 706 758 810 868 920 970
40 50 50 50 55 55 55 70 70 70 70 70 80 80
24 28 28 28 35 35 35 42 42 42 42 48 48 48
①,如果管道下表面有衬管，请适当考虑 H 尺寸。
②,可以适当改变 b 尺寸

引用参考 (4)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 13914 - 2013
冲压件尺寸公差
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
