首页 产品与标准 ASME B 18.31.5 (US) - 2011 U型螺栓, 方角 (F468, F593, F1554, A307, A193/A193M, A320/A320M, SAE J429)

U型螺栓, 方角 (F468, F593, F1554, A307, A193/A193M, A320/A320M, SAE J429) ASME B 18.31.5 (US) - 2011

查看供应商

选择规格尺寸 点击↓

5/16

5/16

5/16

3/8

3/8

3/8

3/8

3/8

3/8

3/8

3/8

3/8

3/8

3/8

3/8

同规格，其他部分尺寸不同

尺寸单位: inch
美标ASME B18.31.5 (US) - 2011 ASME18.31.5 U型螺栓, 方角 (F468, F593, F1554, A307, A193/A193M, A320/A320M, SAE J429)
在线制图

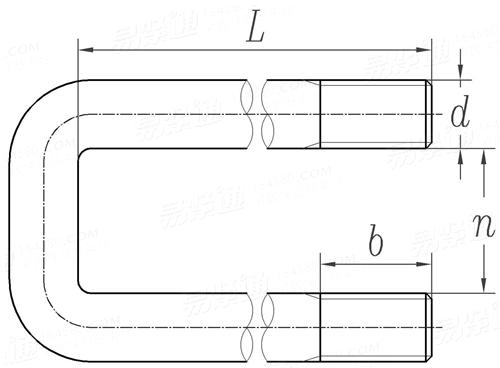

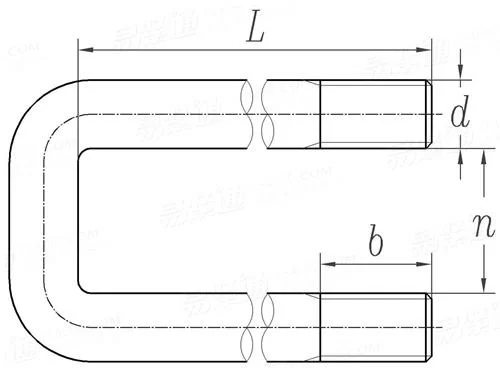

ASME B 18.31.5 (US) - 2011 U型螺栓, 方角 (F468, F593, F1554, A307, A193/A193M, A320/A320M, SAE J429)
扫一扫分享
公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级
公称直径
d
5/16 5/16 5/16 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8
PP
L 公称
最大值
最小值
n 公称
最大值
最小值
b 最大值
最小值
18 18 18 16 16 16 16 16 16 16 16 16 16 16 16
2.688 4.688 6.688 2 2 2 4 4 4 6 6 6 8 8 8
2.718 4.718 6.748 2.03 2.03 2.03 4.03 4.03 4.03 6.06 6.06 6.06 8.09 8.09 8.09
2.658 4.658 6.628 1.97 1.97 1.97 3.97 3.97 3.97 5.94 5.94 5.94 7.91 7.91 7.91
2 2 2 2.625 4.625 6.625 2.625 4.625 6.625 4.625 6.625 8.625 4.625 6.625 8.625
2.03 2.03 2.03 2.655 4.655 6.685 2.655 4.655 6.685 4.655 6.685 8.715 4.655 6.685 8.715
1.97 1.97 1.97 2.595 4.595 6.565 2.595 4.595 6.565 4.595 6.565 8.535 4.595 6.565 8.535
1.56 3.06 3.06 1.56 3.06 3.81 1.56 3.06 3.81 3.06 3.81 5.685 3.06 3.81 5.685
1.44 2.94 2.94 1.44 2.94 3.69 1.44 2.94 3.69 2.94 3.69 5.565 2.94 3.69 5.565
