梅花槽紧定螺钉 DIN 34827 - 2016

查看供应商

选择规格尺寸点击↓

M10

M12

M16

M20

M24

尺寸单位: mm

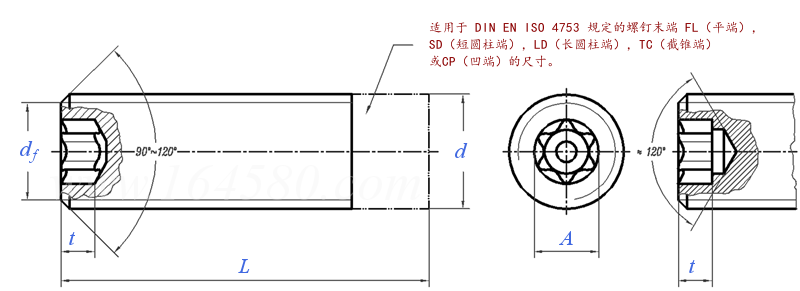

德标DIN 34827 - 2016 DIN34827 34827DIN 梅花槽紧定螺钉

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹规格
d

M10

M12

M16

M20

M24

P
槽号
A	参考值
t	最小值
	最大值

0.5	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
6	8	10	15	25	30	40	50	55	60
1.75	2.4	2.8	3.35	4.5	5.6	6.75	8.95	11.35	13.45
0.80	1	1.3	1.6	2.7	2.9	3.2	4.3	5.3	6.8
0.95	1.2	1.55	1.9	3.1	3.3	3.6	4.75	5.75	7.25

千件钢制重≈kg

①,d_f min. ≈ 螺纹小径
②,材料：
a) 钢，性能：硬度等级 45H 标准DIN EN ISO 898-5
b)不锈钢，性能：硬度等级A1-12H，A2-21H 标准DIN EN ISO 3506-3

替代列表

DIN 34827 - 2005 DIN 34827 - 2016

工艺相关

GB /T 2

紧固件 - 外螺纹零件末端（ISO 4753:2011, MOD）

技术条件和引用标准

材料

钢

不锈钢

通用要求
螺纹	公差
	标准
机械性能	等级
	标准
公差	等级
	标准
内六角花型
表面处理
表面缺陷
验收及包装
备注

DIN ISO 8992
6g^①
DIN ISO 965-1
45H	A1-12H、A2-21H
DIN EN ISO 898-5	DIN EN ISO 3506-3
A
DIN EN ISO 4759-1
DIN EN ISO 10664
不经处理电镀DIN EN ISO 4042 非电解锌片涂层 DIN EN ISO 10683	blank 钝化 DIN EN ISO 16048
DIN EN 26157-3
DIN EN ISO 3269
① Depending on the selected coating system, other tolerance field positions may be required before coating, see e.g. DIN EN ISO 4042 and DIN EN ISO 10683.

引用参考

GB /T 1172

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
