梅花槽紧定螺钉 DIN 34827 - 2005

查看供应商 ☆ 收藏

选择规格尺寸点击↓

M10

M12

M16

M20

M24

尺寸单位: mm

德标DIN 34827 - 2005 DIN34827 34827DIN 梅花槽紧定螺钉

在线制图

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

密度 g/cm³

螺纹规格
d

M10

M12

M16

M20

M24

P
槽号
s
t	最小值

0.5	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
6	8	10	15	25	30	40	50	55	60
1.75	2.4	2.8	3.35	4.5	5.6	6.75	8.95	11.35	13.45
0.80	1	1.3	1.6	2.7	2.9	3.2	4.3	5.3	6.8

千件钢制重≈kg

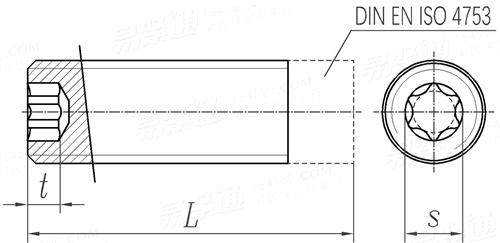

①,螺钉端部FL（截头圆锥），SD（短接头），LD（长接头），TC（扁平尖端）或CP（杯尖），符合DIN EN ISO 4753标准，适用于此处的尺寸。

替代列表

DIN 34827 - 2005 DIN 34827 - 2016

技术条件和引用标准

材料

钢

不锈钢

通用要求
螺纹	公差
	标准
机械性能	等级
	标准
公差	等级
	标准
内六角花型
表面处理
表面缺陷
验收及包装

DIN ISO 8992
6g
DIN ISO 261, DIN ISO 965-2, DIN ISO 965-3
45H	A1-12H
DIN EN ISO 898-5	DIN EN ISO 3506-3
A
DIN EN ISO 4759-1
DIN EN ISO 10664
不经处理电镀DIN EN ISO 4042 非电解锌片涂层 DIN EN ISO 10683	blank 钝化 DIN EN ISO 16048
DIN EN ISO 6157-1
DIN EN ISO 3269

引用参考 (14)

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择）粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
