首页 产品与标准 CNS 4563 - 1981 十字槽沉头木螺钉

十字槽沉头木螺钉 CNS 4563 - 1981

☆ 收藏

选择规格尺寸 点击↓

(2)

2.5

3

3.5

4

4.5

5

(5.5)

6

(7)

(8)

括号内尺寸为非优选

尺寸单位: mm
台湾CNS 4563 - 1981 CNS4563 4563CNS 十字槽沉头木螺钉
在线制图

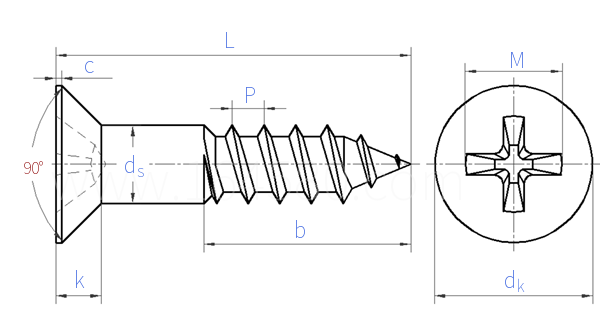

CNS 4563 - 1981 十字槽沉头木螺钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
螺纹规格
d
(2) 2.5 3 3.5 4 4.5 5 (5.5) 6 (7) (8)
dk 公称
最大值
最小值
k 最大值
槽号
M
深度 最小值
最大值
3.8 4.7 5.6 6.5 7.5 8.3 9.2 10.2 11 12.5 14.5
4.175 5.075 5.975 6.95 7.95 8.75 9.65 10.75 11.55 13.05 15.05
3.425 4.325 5.225 6.05 7.05 7.85 8.75 9.65 10.45 11.95 13.95
1.2 1.5 1.65 1.93 2.2 2.35 2.5 2.75 3 3.5 4
0 1 1 2 2 2 2 3 3 3 4
/ 2.7 2.9 3.9 4.4 4.6 4.8 6.2 6.6 6.8 8.7
/ 1.25 1.5 1.4 1.9 2.1 2.29 2.31 2.8 2.95 3.9
/ 1.55 1.8 1.9 2.4 2.6 2.79 2.81 3.3 3.53 4.4
千件钢制重≈kg
- - - - - - - - - - -
①,
黄铜制木螺钉为表中重量的1.083倍，铝合金制为表中重的0.357倍。

引用参考 (4)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 922 - 1986
木螺钉技术条件
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
