开槽扁圆头螺钉【悬臂支撑组件用机械螺钉】 MS 51475A - 1988

☆ 收藏

选择规格尺寸点击↓

6# (0.1380)

8# (0.1640)

10# (0.1900)

尺寸单位: inch

美国军标MS 51475A - 1988 MS51475A 51475AMS 开槽扁圆头螺钉【悬臂支撑组件用机械螺钉】

在线制图

扫一扫分享

单重计算公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级

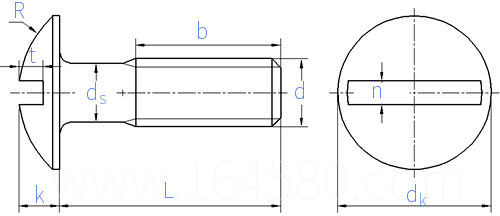

螺纹尺寸
d

6#
(0.1380)

8#
(0.1640)

10#
(0.1900)

PP
d_s	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
R	最大值
n	最大值
	最小值
t	最大值
	最小值

32 UNC-2A	32 UNC-2A	32 UNC-2A	32 UNC-2A	32 UNC-2A	32 UNC-2A	32 UNF-2A	32 UNF-2A
0.1380	0.1640	0.1640	0.1640	0.1640	0.1640	0.1900	0.1900
0.1141	0.1399	0.1399	0.1399	0.1399	0.1399	0.1658	0.1658
0.321	0.384	0.384	0.406	0.422	0.384	0.448	0.448
0.303	0.364	0.364	0.386	0.408	0.364	0.425	0.425
0.086	0.102	0.085	0.081	0.085	0.102	0.118	0.125
0.076	0.092	0.075	0.071	0.075	0.092	0.103	0.110
0.211	0.254	0.254	0.346	0.254	0.254	0.283	0.283
0.048	0.054	0.054	0.054	0.054	0.054	0.060	0.060
0.039	0.045	0.045	0.045	0.045	0.045	0.050	0.050
0.050	0.050	0.040	0.040	0.050	0.058	0.068	0.068
0.037	0.037	0.027	0.027	0.037	0.045	0.053	0.053

①,材料：300 系列耐腐蚀钢；黄铜，QQ-B-613, QQ-B-626, or QQ-W-321。
②,耐腐蚀钢螺钉应按 QQ-P-35, Type I 要求进行清洗、除鳞和钝化处理。
③,表面处理：如有要求，耐腐蚀钢螺钉应按照采购规范的要求进行发黑处理。黄铜螺钉应进行符合 MIL-F-495 标准的黑色化学处理、符合 QQ-N-290 标准 E 级要求的镀镍处理，或不进行防护涂层处理。
④,螺纹：螺纹应符合 FED-STD-H28/2 的规定。螺纹的验收应符合 FED-STD-H28/20 中系统 21 的规定。
⑤,螺纹长度：螺钉的螺纹应加工至距头部支承面不小于两个螺距的位置。

引用参考 (14)

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择）粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
