瓦形垫圈 JB /T 14724 (B) - 2024

选择规格尺寸 点击↓

M3

(M3.5)

M4

M5

M6

括号内尺寸为非优选

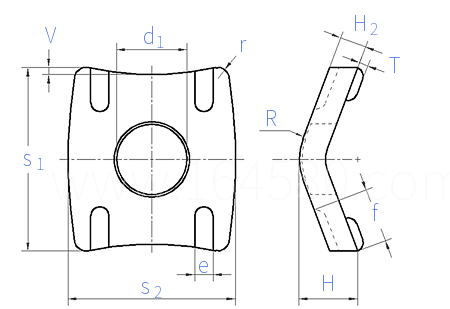

JB /T 14724 (B) - 2024 瓦形垫圈

尺寸单位: mm
机械行业JB /T14724 (B) - 2024 JB14724 14724J 瓦形垫圈
JB /T 14724 (B) - 2024 瓦形垫圈
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
适用螺纹
M3 (M3.5) M4 M5 M6
d1 最小值
最大值
e 参考
f 参考
H2 公称
T 参考
R 参考
r 参考
s1 最大值
最小值
s2 最大值
最小值
V 参考
H 公称
千件重(钢制)≈kg
3.05 3.55 4.05 5.05 6.05
3.15 3.65 4.15 5.15 6.15
1 1.5 1.8 2 2.2
2 2.2 2.5 2.8 3
1.2 1.4 1.8 1.8 2
0.3 0.4 0.5 0.6 0.6
3 3.6 3.8 4 4
0.5 0.5 0.6 0.6 0.8
6.6 7.6 9.6 12.6 19.2
6.4 7.4 9.4 12.4 19
7.2 8.6 10.6 11.7 15.7
7 8.4 10.4 11.5 15.5
0.2 0.2 0.2 0.3 0.3
2.2 3.2 3.8 4.0 5.0
0.32 0.54 1.16 1.67 4.07

同版本产品组

技术条件和引用标准

材料
复合槽
机械性能 硬度
弹性
氢脆
表面处理
表面缺陷
验收及包装
中碳钢
/
200HV~400HV
复合槽圆柱头螺钉和瓦形垫圈组合件按规定的拧紧扭矩连续加载3次后，试验 前后瓦形垫圈的高度差不应大于0.5mm。
电镀复合槽圆柱头螺钉和瓦形垫圈组合件按规定的拧紧扭矩拧入试验板，放置48h以上，拧出后，瓦形垫圈表面不应有肉眼可见的裂纹。
电镀技术要求按 GB/T 5267.1；
非电解锌片涂层技术要求按 GB/T 5267.2；
如需其他技术要求或表面处理，应由供需协议。
表面不允许有裂缝、浮锈和影响使用的凹痕、划伤和毛刺。
GB/T 90.1、GB/T 90.2

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
