首页 产品与标准 JB 1886 (B) - 1977 B型扣压式胶管接头

B型扣压式胶管接头 JB 1886 (B) - 1977

☆ 收藏

选择规格尺寸 点击↓

4

6

8

10

13

16

19

22

25

32

38


尺寸单位: mm
机械行业JB 1886 (B) - 1977 JB1886 1886JB B型扣压式胶管接头
在线制图

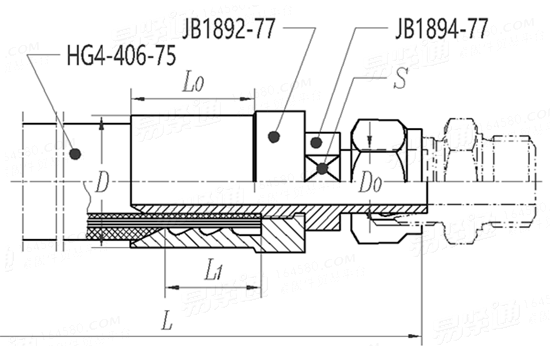

JB 1886 (B) - 1977 B型扣压式胶管接头
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 毛坯直径
胶管内径
4 6 8 10 13 16 19 22 25 32 38
公称通径
工作压力（kg f/cm2）— I
工作压力（kg f/cm2）— II
工作压力（kg f/cm2）— III
胶管钢丝层外径, I型, 公称
胶管钢丝层外径, I型, 最大值
胶管钢丝层外径, I型, 最小值
胶管钢丝层外径, II型, 公称
胶管钢丝层外径, II型, 最大值
胶管钢丝层外径, II型, 最小值
胶管钢丝层外径, III型, 公称
胶管钢丝层外径, III型, 最大值
胶管钢丝层外径, III型, 最小值
D0
S 扳手尺寸
L0
L1
D I
II
III
4 6 8 10 10 15 20 20 25 32 40
200 200 160 160 125 100 100 100 80 63 40
/ 250 250 250 200 160 160 125 100 100 80
/ 400 320 250 250 200 200 160 125 100 100
10 12 14 16 20 23 26 29 32 39.5 45.5
10.6 12.6 14.6 16.6 20.8 23.8 26.8 29.8 32.8 40.3 46.3
9.4 11.4 13.4 15.4 19.2 22.2 25.2 28.2 31.2 38.7 44.7
/ 13.5 15.5 17.5 21.5 24.5 27.5 30.5 33.5 41 47
/ 14.1 16.1 18.1 22.3 25.3 28.3 31.3 34.3 41.8 47.8
/ 12.9 14.9 16.9 20.7 23.7 26.7 29.7 32.7 40.2 46.2
/ 15 17 19 23 26 29 32 35 42.5 48.5
/ 15.6 17.6 19.6 23.8 26.8 29.8 32.8 35.8 43.3 49.3
/ 14.4 16.4 18.4 22.2 25.2 28.2 31.2 34.2 41.7 47.7
4 6 8 10/12 14 16 18 22 28 34 42
6 8 10 12 14 17 19 24 30 36 46
18 27 27 27 31 31 35 35 39 42 46
12.5 22 22 22 25 25 28.5 28.5 31.5 34.5 37.5
15 17 19 21 25.2 28.2 31.2 34.2 38.2 46.5 52.5
/ 18.7 20.7 22.7 28 31 34 37 40 48 54
/ 20.5 22.5 24.5 29.5 32.5 35.5 38.5 41.5 49.5 55.5

引用参考 (4)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 13914 - 2013
冲压件尺寸公差
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
