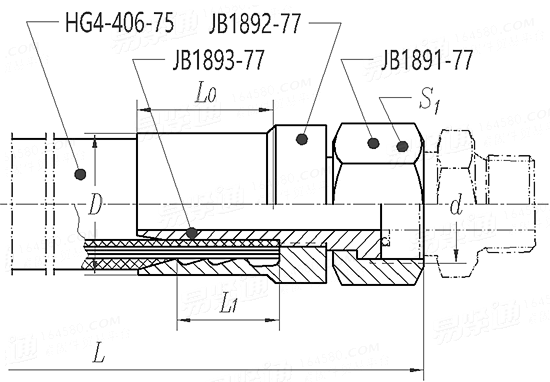

A型扣压式胶管接头 JB 1885 (A) - 1977

选择规格尺寸点击↓

尺寸单位: mm

机械行业JB 1885 (A) - 1977 JB1885 1885JB A型扣压式胶管接头

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积毛坯直径

胶管内径

公称通径
工作压力（kg f/cm²）— I
工作压力（kg f/cm²）— II
工作压力（kg f/cm²）— III
胶管钢丝层外径, I型, 公称
胶管钢丝层外径, I型, 最大值
胶管钢丝层外径, I型, 最小值
胶管钢丝层外径, II型, 公称
胶管钢丝层外径, II型, 最大值
胶管钢丝层外径, II型, 最小值
胶管钢丝层外径, III型, 公称
胶管钢丝层外径, III型, 最大值
胶管钢丝层外径, III型, 最小值
d
s₁	扳手尺寸
L₀
L₁
D	I
	II
	III

4	6	8	10	10	15	20	20	25	32	40	40	50
200	200	160	160	125	100	100	100	80	63	40	/	/
/	250	250	250	200	160	160	125	100	100	80	80	63
/	400	320	250	250	200	200	160	125	100	100	80	80
10	12	14	16	20	23	26	29	32	39.5	45.5	/	/
10.6	12.6	14.6	16.6	20.8	23.8	26.8	29.8	32.8	40.3	46.3	/	/
9.4	11.4	13.4	15.4	19.2	22.2	25.2	28.2	31.2	38.7	44.7	/	/
/	13.5	15.5	17.5	21.5	24.5	27.5	30.5	33.5	41	47	54	60
/	14.1	16.1	18.1	22.3	25.3	28.3	31.3	34.3	41.8	47.8	54.8	60.8
/	12.9	14.9	16.9	20.7	23.7	26.7	29.7	32.7	40.2	46.2	53.2	59.2
/	15	17	19	23	26	29	32	35	42.5	48.5	55.5	61.5
/	15.6	17.6	19.6	23.8	26.8	29.8	32.8	35.8	43.3	49.3	56.3	62.3
/	14.4	16.4	18.4	22.2	25.2	28.2	31.2	34.2	41.7	47.7	54.7	60.7
M12×1.25	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M27×1.5	M30×1.5	M36×2	M39×2	M45×2	M52×2	M60×2	M64×2
14	17	19	22	27	32	36	41	46	55	60	70	75
18	27	27	27	31	31	35	35	39	42	46	54	62
12.5	22	22	22	25	25	28.5	28.5	31.5	34.5	37.5	44	50
15	17	19	21	25.2	28.2	31.2	34.2	38.2	46.5	52.5	/	/
/	18.7	20.7	22.7	28	31	34	37	40	48	54	61	67
/	20.5	22.5	24.5	29.5	32.5	35.5	38.5	41.5	49.5	55.5	62.5	68.5

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！
