首页 产品与标准 DIN 9928 - 2021 孔用钢丝挡圈

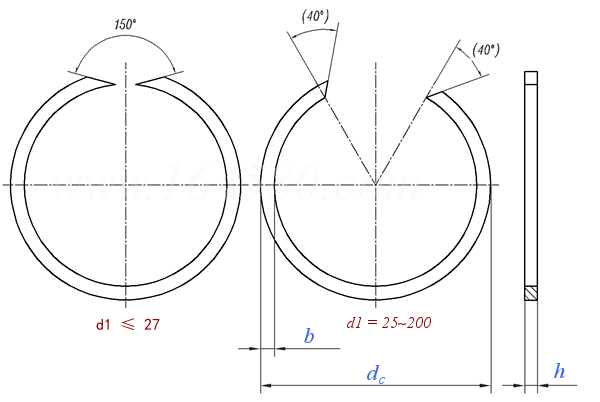

孔用钢丝挡圈 DIN 9928 - 2021

☆ 收藏

选择规格尺寸 点击↓

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

37

38

39

40

42

43

44

45

46

47

48

50

52

53

55

57

58

60

62

63

65

68

70

72

73

74

76

78

79

80

81

82

83

85

86

88

90

92

93

95

97

98

100

102

103

105

107

108

110

112

113

115

117

118

120

123

125

127

130

133

135

137

140

143

150

153

160

163

165

170

173

175

180

183

190

195

200


尺寸单位: mm
德标DIN 9928 - 2021 DIN9928 9928DIN 孔用钢丝挡圈
在线制图
DIN 9928 - 2021 孔用钢丝挡圈
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
7 8 9 10 11 12 13 14 15 16 17 18 19 20
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
7.5 8.5 9.5 10.6 11.6 12.7 13.8 14.8 15.8 16.8 17.8 18.9 19.9 21
7.8 8.8 9.8 10.9 11.9 13.1 14.2 15.2 16.2 17.6 18.6 19.7 20.7 21.8
0.8 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2
0.7 0.7 0.7 0.7 0.9 0.9 0.9 0.9 0.9 1.1 1.1 1.1 1.1 1.1
1 1 1.1 1.2 1.3 1.3 1.3 1.3 1.3 1.75 1.75 1.75 1.75 1.75
0.9 0.9 1 1.1 1.2 1.2 1.2 1.2 1.2 1.65 1.65 1.65 1.65 1.65
0.09 0.1 0.13 0.15 0.21 0.25 0.28 0.31 0.34 0.53 0.55 0.68 0.72 0.76
公称直径
21 22 23 24 25 26 27 28 29 30 31 32 33 34
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
22 23 24 25.2 26.2 27.2 28.2 29.2 30.2 31.4 32.4 33.4 34.4 35.4
22.8 23.9 24.9 26.1 27.1 28.1 29.1 30.1 31.1 32.6 33.6 34.6 35.6 36.6
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5
1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4
1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 2.3 2.3 2.3 2.3 2.3
1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 2.2 2.2 2.2 2.2 2.2
0.79 0.81 0.88 0.9 0.91 0.98 1.11 1.13 1.15 2 2.03 2.11 2.26 2.34
公称直径
35 37 38 39 40 42 43 44 45 46 47 48 50 52
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
36.4 38.8 39.8 40.8 41.8 43.8 44.8 45.8 46.8 47.8 48.8 49.8 51.8 54.3
37.6 40 41 42 43 45 46 47 48 49 50 51 53 55.8
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
2.36 2.53 2.61 2.67 2.8 2.92 3.03 3.11 3.25 3.28 3.29 3.45 3.57 3.58
公称直径
53 55 57 58 60 62 63 65 68 70 72 73 74 76
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
55.3 57.3 59.3 60.3 62.3 64.3 65.3 67.3 70.3 72.3 74.6 75.6 76.6 78.6
56.8 58.8 60.8 61.8 63.8 65.8 66.8 68.8 71.8 73.8 76.1 77.1 78.1 80.1
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 2
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.9 1.9 1.9 1.9
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.8 2.8 2.8 2.8
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.7 2.7 2.7 2.7
3.82 3.93 4.12 4.13 4.28 4.42 4.5 4.72 4.9 4.93 8.49 8.52 8.6 8.89
公称直径
78 79 80 81 82 83 85 86 88 90 92 93 95 97
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
80.6 81.6 82.6 83.6 84.6 85.6 87.6 88.6 91 93 95 96 98 100
82.1 83.1 84.1 85.1 86.1 87.1 89.1 90.1 92.7 94.7 96.7 97.7 99.7 101.7
2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
1.9 1.9 1.9 1.9 1.9 1.9 1.9 1.9 2.4 2.4 2.4 2.4 2.4 2.4
2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 3.4 3.4 3.4 3.4 3.4 3.4
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.3 3.3 3.3 3.3 3.3 3.3
9.05 9.07 9.22 9.31 9.45 9.63 9.81 9.91 15.4 15.6 16.6 16.8 16.9 17.1
公称直径
98 100 102 103 105 107 108 110 112 113 115 117 118 120
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
101 103 105.3 106.3 108.3 110.3 111.3 113.4 115.4 116.4 118.4 120.4 121.4 123.5
102.7 104.7 107 108 110 112 113 115.1 117.1 118.1 120.1 122.1 123.1 125.5
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4
3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4
3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
17.5 17.9 18.4 18.5 18.7 19.1 19.3 19.8 20.3 20.5 20.6 20.8 21.1 21.4
公称直径
123 125 127 130 133 135 137 140 143 150 153 160 163 165
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
126.5 128.5 130.5 133.6 136.6 138.6 140.6 144 147 154.1 157.1 164.2 167.2 169.2
128.5 130.5 132.5 135.6 138.6 140.6 142.6 146.5 149.5 156.6 159.6 166.7 169.7 171.7
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4
3.4 3.4 3.4 3.4 3.4 3.4 3.4 4 4 4 4 4 4 4
3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.9 3.9 3.9 3.9 3.9 3.9 3.9
22 22.5 23 23.4 24.4 25 25.3 29.3 30.1 31.9 32.6 34.4 34.6 34.9
公称直径
170 173 175 180 183 190 195 200
dc 最小值=公称
最大值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
174.3 177.3 179.3 184.5 187.5 194.9 199.9 205
176.8 179.8 181.8 187 190 197.9 202.9 208
2.5 2.5 2.5 2.5 2.5 3 3 3
2.4 2.4 2.4 2.4 2.4 2.9 2.9 2.9
4 4 4 4 4 5 5 5
3.9 3.9 3.9 3.9 3.9 4.9 4.9 4.9
36.2 37.1 37.3 38.3 41 61.3 61.6 64.5

引用参考 (4)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 13914 - 2013
冲压件尺寸公差
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
