开槽半沉头木螺钉 Table 14 BS 1210 - 1963

☆ 收藏

选择规格尺寸 点击↓

0#

1#

2#

3#

4#

5#

6#

7#

8#

9#

10#

12#

14#

16#

18#

20#

24#


尺寸单位: inch
英标BS 1210 - 1963 BS1210 1210BS 开槽半沉头木螺钉 Table 14
在线制图

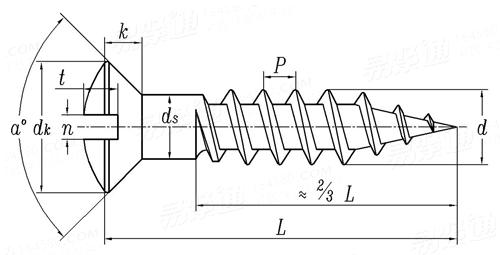

BS 1210 - 1963 开槽半沉头木螺钉 Table 14
扫一扫分享
公差
螺纹规格
d
0# 1# 2# 3# 4# 5# 6# 7# 8#
ds 公称
最大值
最小值
PP
dk 最大值
最小值
k 最大值
n 最大值
最小值
t 公称
0.060 0.070 0.082 0.094 0.108 0.122 0.136 0.150 0.164
0.061 0.073 0.085 0.097 0.113 0.127 0.141 0.155 0.169
0.058 0.067 0.078 0.090 0.104 0.117 0.131 0.145 0.159
30 28 26 24 22 20 18 16 14
0.120 0.140 0.164 0.188 0.216 0.244 0.272 0.300 0.328
0.114 0.133 0.156 0.179 0.205 0.232 0.258 0.285 0.312
0.035 0.041 0.048 0.055 0.064 0.073 0.082 0.091 0.100
0.023 0.028 0.033 0.038 0.04 0.045 0.050 0.050 0.055
0.016 0.021 0.026 0.030 0.032 0.035 0.040 0.040 0.045
0.031 0.033 0.038 0.044 0.049 0.058 0.066 0.072 0.078
螺纹规格
d
9# 10# 12# 14# 16# 18# 20# 24#
ds 公称
最大值
最小值
PP
dk 最大值
最小值
k 最大值
n 最大值
最小值
t 公称
0.178 0.192 0.220 0.248 0.276 0.304 0.332 0.388
0.183 0.197 0.225 0.253 0.281 0.309 0.337 0.393
0.173 0.186 0.212 0.238 0.266 0.294 0.322 0.378
12 12 10 9 8 7-1/2 7 6
0.356 0.384 0.440 0.496 0.552 0.608 0.664 0.776
0.338 0.365 0.418 0.472 0.524 0.578 0.631 0.737
0.109 0.117 0.135 0.153 0.170 0.188 0.205 0.241
0.055 0.060 0.065 0.075 0.075 0.085 0.085 0.095
0.045 0.050 0.055 0.065 0.065 0.075 0.075 0.085
0.083 0.089 0.100 0.112 0.129 0.139 0.152 0.174
①,a°= 87° ~ 90°

同版本产品组 (6)

引用参考 (4)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 922 - 1986
木螺钉技术条件
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
