开槽半沉头木螺钉 [Table 6] ASME/ANSI B 18.6.1 (T6) - 1981 (R2016)

选择规格尺寸 点击↓

0# 0.060

1# 0.073

2# 0.086

3# 0.099

4# 0.112

5# 0.125

6# 0.138

7# 0.151

8# 0.164

9# 0.177

10# 0.190

12# 0.216

14# 0.242

16# 0.268

18# 0.294

20# 0.320

24# 0.372

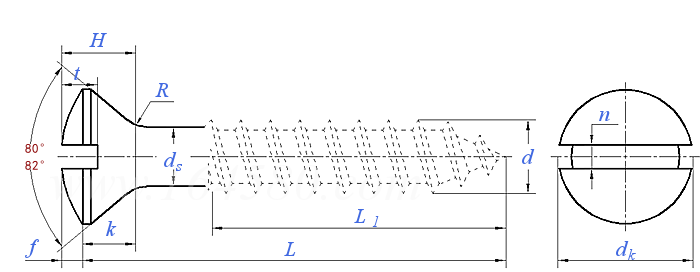

ASME/ANSI B 18.6.1 (T6) - 1981 (R2016) 开槽半沉头木螺钉 [Table 6]

尺寸单位: inch
美标ASME/ANSI B18.6.1 (T6) - 1981 (R2016) 开槽半沉头木螺钉 [Table 6]
ASME/ANSI B 18.6.1 (T6) - 1981 (R2016) 开槽半沉头木螺钉 [Table 6]
扫一扫分享
公差
螺纹规格
0#
0.060 		1#
0.073 		2#
0.086 		3#
0.099 		4#
0.112 		5#
0.125 		6#
0.138 		7#
0.151 		8#
0.164
PP
d 最大值
最小值
dk 最大值
最小值
k 参考
H 最大值
最小值
n 最大值
最小值
t 最大值
最小值
R 最大值
32 28 26 24 22 20 18 16 15
0.064 0.077 0.090 0.103 0.116 0.129 0.142 0.155 0.168
0.053 0.066 0.079 0.092 0.105 0.118 0.131 0.144 0.157
0.119 0.146 0.172 0.199 0.225 0.252 0.279 0.305 0.332
0.099 0.123 0.147 0.171 0.195 0.220 0.244 0.268 0.292
0.035 0.043 0.051 0.059 0.067 0.075 0.083 0.091 0.100
0.056 0.068 0.080 0.092 0.104 0.116 0.128 0.140 0.152
0.041 0.052 0.063 0.073 0.084 0.095 0.105 0.116 0.126
0.023 0.026 0.031 0.035 0.039 0.043 0.048 0.048 0.054
0.016 0.019 0.023 0.027 0.031 0.035 0.039 0.039 0.045
0.030 0.038 0.045 0.052 0.059 0.067 0.074 0.081 0.088
0.025 0.031 0.037 0.043 0.049 0.055 0.060 0.066 0.072
0.031 0.031 0.031 0.031 0.031 0.062 0.062 0.062 0.062
螺纹规格
9#
0.177 		10#
0.190 		12#
0.216 		14#
0.242 		16#
0.268 		18#
0.294 		20#
0.320 		24#
0.372
PP
d 最大值
最小值
dk 最大值
最小值
k 参考
H 最大值
最小值
n 最大值
最小值
t 最大值
最小值
R 最大值
14 13 11 10 9 8 8 7
0.181 0.194 0.220 0.246 0.272 0.298 0.324 0.376
0.170 0.183 0.209 0.235 0.261 0.287 0.313 0.365
0.358 0.385 0.438 0.507 0.544 0.635 0.650 0.762
0.316 0.340 0.389 0.452 0.485 0.568 0.582 0.685
0.108 0.116 0.132 0.153 0.164 0.191 0.196 0.230
0.164 0.176 0.200 0.232 0.248 0.290 0.296 0.347
0.137 0.148 0.169 0.197 0.212 0.249 0.254 0.300
0.054 0.060 0.067 0.075 0.075 0.084 0.084 0.094
0.045 0.050 0.056 0.064 0.064 0.072 0.072 0.081
0.095 0.103 0.117 0.136 0.146 0.171 0.175 0.204
0.078 0.084 0.096 0.112 0.120 0.141 0.144 0.168
0.062 0.062 0.062 0.093 0.093 0.093 0.093 0.093
①,如果以小数表示标称尺寸，则应省略小数前的零。2.每英寸螺纹数的最大允许偏差应为相应螺钉尺寸表中螺纹数的正负10%。3.切割螺纹型螺钉通常为所有螺钉长度提供单导程螺纹。4.轧制螺纹型螺钉可由制造商选择配备单导程或双导程螺纹，但是，如果螺钉的标称长度短于基本螺钉直径的4倍，则首选单导程螺纹。尖端应锋利，但不允许因螺纹滚压而将多余材料挤出尖端之外。 有关其他要求，请参阅标准原件中的“General Data”。
②,切削螺纹螺钉：具有切割螺纹的木螺钉上的螺纹长度L1应相当于螺钉公称长度L的三分之二左右。
③,滚压螺纹螺钉：滚压螺纹木螺钉的螺纹长度L1应至少等于基本螺钉直径d的四倍或公称螺钉长度L的三分之二，以较大者为准。公称长度太短而无法容纳最小螺纹长度的螺钉应具有尽可能靠近螺钉头下侧的螺纹。
替代列表
ASME/ANSI B 18.6.1T6 - 1997 ASME/ANSI B 18.6.1T6 - 1981(R2016)

同版本产品组

引用参考

GB /T 922 - 1986
木螺钉技术条件
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
