首页 产品与标准 JB /T 4209.3 - 2014 六角头螺栓冷镦模-细杆凹模 B型 （适用于GB5784）
[模具]

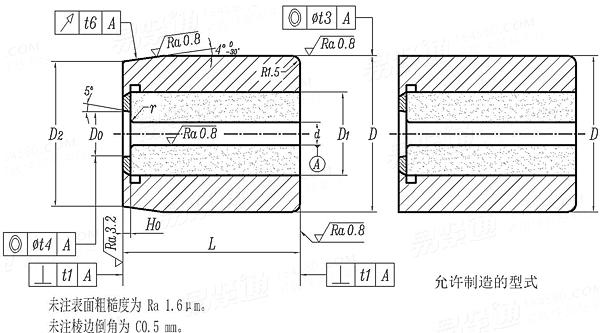

六角头螺栓冷镦模-细杆凹模 B型 （适用于GB5784） JB /T 4209.3 - 2014

☆ 收藏

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M20


尺寸单位: 毫米(mm)
机械行业JB /T4209.3 - 2014 JB4209.3 4209.3JB 六角头螺栓冷镦模-细杆凹模 B型 （适用于GB5784）
在线制图
JB /T 4209.3 - 2014 六角头螺栓冷镦模-细杆凹模 B型 （适用于GB5784）
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M20
d 最小值=公称
最大值
D0 最小值=公称
最大值
H0 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
D2 公称
最大值
最小值
D1
r
t1
t3
t4
t6
7.08 8.9 10.73 12.56 14.56 18.22
7.102 8.922 10.757 12.587 14.587 18.253
14.6 18 20.3 23.6 27 33.8
14.71 18.11 20.43 23.73 27.13 33.96
2.1 2.6 3 3.5 4 5
2.2 2.7 3.1 3.62 4.12 5.12
38 48 48 62 62 78
38.085 48.095 48.095 62.117 62.117 78.132
38.06 48.07 48.07 62.087 62.087 78.102
42 52 52 66 66 80
41.9 51.88 51.88 65.88 65.88 79.88
36.6 46 46 59 59 75
36.705 46.122 46.122 59.152 59.152 75.176
36.68 46.097 46.097 59.122 59.122 75.146
22 30 30 40 40 45
0.7 0.8 1 1.1 1.1 1.5
0.04 0.05 0.05 0.05 0.05 0.06
0.06 0.06 0.06 0.08 0.08 0.08
0.04 0.04 0.05 0.05 0.05 0.06
0.06 0.06 0.06 0.08 0.08 0.08
①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机用六角头螺栓冷镦模。
②,材料由制造者选定。模芯推荐采用YG 20C、YG25C。模套推荐采用60Si2Mn，硬度为44~48HRC。
③,技术要求应符合JB/T 4213-2014的规定。
