首页 产品与标准 JB /T 4209.6 - 1996 冷镦六角头螺栓模具-细杆凹模 B型 （适用于GB5784）
[模具]

冷镦六角头螺栓模具-细杆凹模 B型 （适用于GB5784） JB /T 4209.6 - 1996

☆ 收藏

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M20


尺寸单位: 毫米(mm)
机械行业JB /T4209.6 - 1996 JB4209.6 4209.6JB 冷镦六角头螺栓模具-细杆凹模 B型 （适用于GB5784）
在线制图

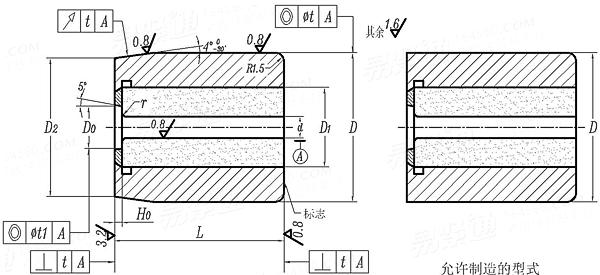

JB /T 4209.6 - 1996 冷镦六角头螺栓模具-细杆凹模 B型 （适用于GB5784）
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16 M20
d 最小值=公称
最大值
D0 最小值=公称
最大值
H0 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
D2 公称
最大值
最小值
D1
r
t 圆跳动
t 同轴度
t1 同轴度
t 垂直度
7.08 8.9 10.73 12.56 14.56 18.22
7.102 8.922 10.757 12.587 14.587 18.253
14.6 18 20.3 23.6 27 33.8
14.71 18.11 20.43 23.73 27.13 33.96
2.1 2.6 3 3.5 4 5
2.2 2.7 3.1 3.62 4.12 5.12
38 48 48 62 62 78
38.085 48.095 48.095 62.117 62.117 78.132
38.06 48.07 48.07 62.087 62.087 78.102
42 52 52 66 66 80
41.9 51.88 51.88 65.88 65.88 79.88
36.6 46 46 59 59 75
36.705 46.122 46.122 59.152 59.152 75.176
36.68 46.097 46.097 59.122 59.122 75.146
22 30 30 40 40 45
0.7 0.8 1 1.1 1.1 1.5
0.06 0.06 0.06 0.08 0.08 0.08
0.06 0.06 0.06 0.08 0.08 0.08
0.04 0.04 0.05 0.05 0.05 0.06
0.04 0.05 0.05 0.05 0.05 0.06
①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

采用标准 (1)

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4209.6 - 1996
中文名称 / Chinese Name： 冷镦六角头螺栓模具-细杆凹模 B型 （适用于GB5784）
英文名称 / English Name： Cold heading dies for hexagon bolts - Dies for thin pins - Type B (Suitable for GB/T5784)
