十字槽圆头木牙螺钉 DIN 7996 - 1986

选择规格尺寸 点击↓

(2)

2.5

3

3.5

4

4.5

5

(5.5)

6

(7)

(8)

括号内尺寸为非优选

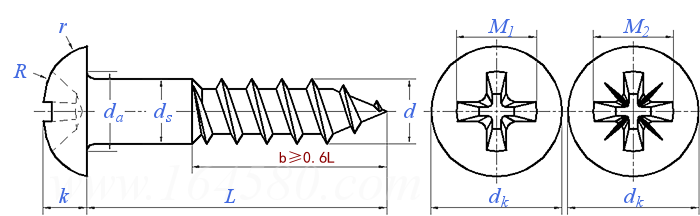

DIN 7996 - 1986 十字槽圆头木牙螺钉

尺寸单位: mm
德标DIN 7996 - 1986 DIN7996 7996DIN 十字槽圆头木牙螺钉
DIN 7996 - 1986 十字槽圆头木牙螺钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
螺纹规格
d
(2) 2.5 3 3.5 4 4.5 5 (5.5) 6 (7) (8)
ds 最大值
最小值
da 最大值
dk 公称
最大值
最小值
k 公称
最大值
最小值
r ≈
R ≈
槽号
M1 H型 ≈
深度 H型 最小值
最大值
M2 Z型 ≈
深度 Z型 最小值
最大值
2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
1.6 2.1 2.6 3.02 3.52 4.02 4.52 5.02 5.52 6.42 7.42
2.8 3.3 3.8 4.3 5 5.5 6 6.6 7.2 8.2 10.2
4 5 6 7 8 9 10 11 12 14 16
4.38 5.38 6.38 7.45 8.45 9.45 10.45 11.55 12.55 14.55 16.55
3.62 4.62 5.62 6.55 7.55 8.55 9.55 10.45 11.45 13.45 15.45
1.4 1.7 2.1 2.35 2.8 3.1 3.5 3.8 4.2 4.9 5.6
1.6 1.9 2.3 2.6 3 3.34 3.74 4.04 4.44 5.14 5.84
1.2 1.5 1.9 2.1 2.6 2.86 3.26 3.56 3.96 4.66 5.36
1.6 2 2.4 2.8 3.2 3.6 4 4.4 4.8 5.6 6.4
3.2 4 4.8 5.6 6.4 7.2 8 8.8 9.6 11.2 12.8
0 1 1 2 2 2 2 3 3 3 4
/ 2.3 2.7 3.7 4.1 4.4 4.8 6.2 6.6 7.3 8.8
/ 0.85 1.3 1.22 1.62 1.88 2.28 2.42 2.82 3.52 3.93
/ 1.15 1.6 1.72 2.12 2.38 2.78 2.92 3.32 4.02 4.43
/ 2.4 2.9 3.9 4.1 4.3 4.7 6.2 6.7 7 8.5
/ 1.1 1.58 1.47 1.7 1.88 2.28 2.51 3.02 3.32 3.71
/ 1.35 1.83 1.93 2.16 2.34 2.74 2.97 3.48 3.78 4.17
千件钢制重≈kg
- - - - - - - - - - -
替代列表
DIN 7996 - 1986 DIN 7996 - 2010 DIN 7996 - 2016

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 922 - 1986
木螺钉技术条件
注：技术数据仅供参考，请以官方原件为准！
