米字槽圆头木螺钉 IA型 ASME B 18.6.1 (IV-T12) - 1981 (R2016)

选择规格尺寸点击↓

0# 0.060

1# 0.073

2# 0.086

3# 0.099

4# 0.112

5# 0.125

6# 0.138

7# 0.151

8# 0.164

9# 0.177

10# 0.190

12# 0.216

14# 0.242

16# 0.268

18# 0.294

20# 0.320

24# 0.372

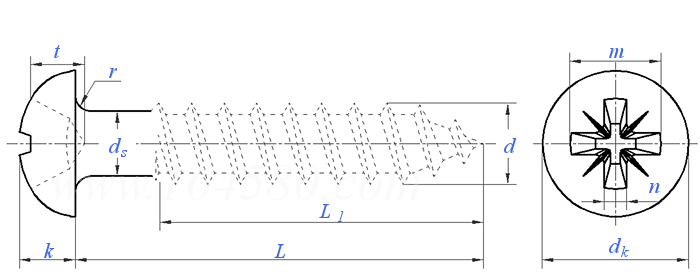

ASME B 18.6.1 (IV-T12) - 1981 (R2016) 米字槽圆头木螺钉 IA型

尺寸单位: inch

美标ASME B18.6.1 (IV-T12) - 1981 (R2016) A 米字槽圆头木螺钉 IA型

扫一扫分享

公差

螺纹规格

0#
0.060

1#
0.073

2#
0.086

3#
0.099

4#
0.112

5#
0.125

6#
0.138

7#
0.151

8#
0.164

PP
d	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
m	最大值
	最小值
t	最大值
	最小值
n	最小值
槽号
深度	最大值
	最小值
r	最大值

32	28	26	24	22	20	18	16	15
0.064	0.077	0.090	0.103	0.116	0.129	0.142	0.155	0.168
0.053	0.066	0.079	0.092	0.105	0.118	0.131	0.144	0.157
0.113	0.138	0.162	0.187	0.211	0.236	0.260	0.285	0.309
0.099	0.122	0.146	0.169	0.193	0.217	0.240	0.264	0.287
0.053	0.061	0.069	0.078	0.086	0.095	0.103	0.111	0.120
0.043	0.051	0.059	0.067	0.075	0.083	0.091	0.099	0.107
0.067	0.074	0.104	0.112	0.122	0.154	0.162	0.170	0.177
0.054	0.061	0.091	0.099	0.109	0.141	0.149	0.157	0.164
0.040	0.047	0.064	0.073	0.083	0.084	0.092	0.101	0.108
0.024	0.031	0.048	0.057	0.067	0.066	0.074	0.083	0.090
0.018	0.018	0.028	0.029	0.029	0.040	0.040	0.041	0.041
0	0	1	1	1	2	2	2	2
0.033	0.040	0.053	0.062	0.072	0.068	0.076	0.085	0.092
0.017	0.024	0.037	0.046	0.056	0.050	0.058	0.067	0.074
0.016	0.016	0.016	0.016	0.016	0.031	0.031	0.031	0.031

螺纹规格

9#
0.177

10#
0.190

12#
0.216

14#
0.242

16#
0.268

18#
0.294

20#
0.320

24#
0.372

PP
d	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
m	最大值
	最小值
t	最大值
	最小值
n	最小值
槽号
深度	最大值
	最小值
r	最大值

14	13	11	10	9	8	8	7
0.181	0.194	0.220	0.246	0.272	0.298	0.324	0.376
0.170	0.183	0.209	0.235	0.261	0.287	0.313	0.365
0.334	0.359	0.408	0.457	0.506	0.555	0.604	0.702
0.311	0.334	0.382	0.429	0.476	0.523	0.570	0.664
0.128	0.137	0.153	0.170	0.187	0.204	0.220	0.254
0.115	0.123	0.139	0.155	0.171	0.187	0.203	0.235
0.185	0.193	0.254	0.273	0.284	0.328	0.341	0.377
0.172	0.180	0.241	0.260	0.271	0.315	0.328	0.364
0.116	0.124	0.139	0.159	0.171	0.178	0.191	0.228
0.098	0.106	0.121	0.141	0.153	0.160	0.173	0.210
0.041	0.041	0.056	0.057	0.057	0.084	0.086	0.086
2	2	3	3	3	4	4	4
0.100	0.108	0.117	0.137	0.149	0.152	0.164	0.201
0.082	0.090	0.099	0.119	0.131	0.134	0.146	0.183
0.031	0.031	0.031	0.046	0.046	0.046	0.046	0.046

①,1.如果以小数表示标称尺寸，则应省略小数前的零。2.每英寸螺纹数的最大允许偏差应为相应螺钉尺寸表中螺纹数的正负10%。3.切割螺纹型螺钉通常为所有螺钉长度提供单导程螺纹。4.轧制螺纹型螺钉可由制造商选择配备单导程或双导程螺纹，但是，如果螺钉的标称长度短于基本螺钉直径的4倍，则首选单导程螺纹。尖端应锋利，但不允许因螺纹滚压而将多余材料挤出尖端之外。有关其他要求，请参阅标准原件中的“General Data”。
②,切削螺纹螺钉：具有切割螺纹的木螺钉上的螺纹长度L1应相当于螺钉公称长度L的三分之二左右。
③,滚压螺纹螺钉：滚压螺纹木螺钉的螺纹长度L1应至少等于基本螺钉直径d的四倍或公称螺钉长度L的三分之二，以较大者为准。公称长度太短而无法容纳最小螺纹长度的螺钉应具有尽可能靠近螺钉头下侧的螺纹。

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 922 - 1986

木螺钉技术条件

注：技术数据仅供参考，请以官方原件为准！
