耐腐蚀钢 钝化处理 开槽盘头螺钉 MS 35233 - 1963

☆ 收藏

选择规格尺寸 点击↓

2# (0.086)

4# (0.112)

6# (0.138)

8# (0.164)

10# (0.190)

1/4 (0.250)

5/16 (0.3125)

3/8 (0.375)


尺寸单位: inch
美国军标MS 35233 - 1963 MS35233 35233MS 耐腐蚀钢 钝化处理 开槽盘头螺钉
在线制图

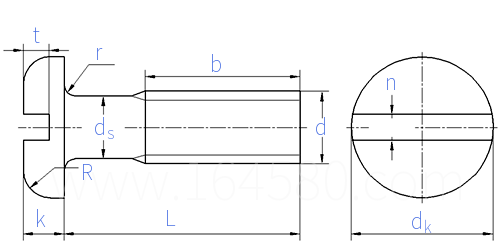

MS 35233 - 1963 耐腐蚀钢 钝化处理 开槽盘头螺钉
扫一扫分享
单重计算 公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级
公称长度L 注:选择后获得 螺纹长度
螺纹尺寸
d
2#
(0.086) 		4#
(0.112) 		6#
(0.138) 		8#
(0.164) 		10#
(0.190) 		1/4
(0.250) 		5/16
(0.3125) 		3/8
(0.375)
PP
ds 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
t 最大值
最小值
R 公称
r 最大值
56NC 40NC 32NC 32NC 24NC 20UNC 18UNC 16UNC
0.0860 0.1120 0.1380 0.1640 0.1900 0.2500 0.3125 0.3750
0.0717 0.0925 0.1141 0.1399 0.1586 0.2127 0.2712 0.3287
0.167 0.219 0.270 0.322 0.373 0.492 0.615 0.740
0.155 0.205 0.256 0.306 0.357 0.473 0.594 0.716
0.053 0.068 0.082 0.096 0.110 0.144 0.178 0.212
0.045 0.058 0.072 0.085 0.099 0.130 0.162 0.195
0.031 0.039 0.048 0.054 0.060 0.075 0.084 0.094
0.023 0.031 0.039 0.045 0.050 0.064 0.072 0.081
0.033 0.041 0.050 0.058 0.067 0.087 0.109 0.130
0.023 0.030 0.038 0.043 0.050 0.070 0.092 0.113
0.035 0.042 0.046 0.052 0.061 0.087 0.099 0.143
0.013 0.018 0.023 0.023 0.031 0.025 0.027 0.031
螺纹长度b
- - - - - - - -
①,材料： 耐腐蚀钢，QQ-S-763；最低抗拉强度 70,000 PSI，在 2 英寸标距内的最小延伸率（断后伸长率）为 16%。
②,表面处理： 在温度为 70°F ± 5°（约 21°C）、含15%硝酸的溶液中浸泡 20 分钟进行钝化处理，随后在热水中彻底清洗。
③,螺纹标准：螺纹须符合联邦服务手册 Handbook H-28 螺纹标准，螺纹公差等级为 NC-2A 或 UNC-2A。

引用参考 (14)

GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 5279.2 - 1997
沉头螺钉 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺纹 公差
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
