梅花槽圆头螺钉 ISO 7380-3 - 2026

☆ 收藏

选择规格尺寸点击↓

M10

M12

尺寸单位: mm

国际ISO 7380-3 - 2026 ISO7380-3 7380-3ISO 梅花槽圆头螺钉

在线制图

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

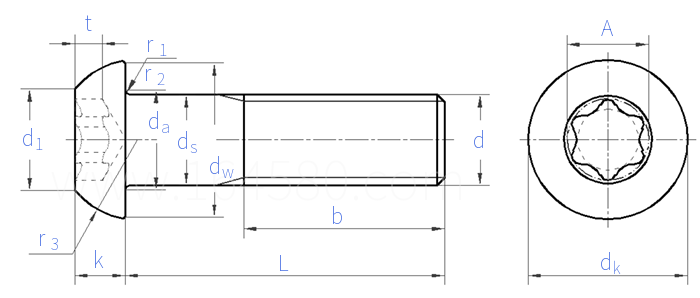

螺纹尺寸
d

M10

M12

P	螺距
d_a	最大值
d_k	最大值
d_k	最小值
d₁	参考
d_s	最大值
d_s	最小值
d_w	最小值
k	最大值
k	最小值
r₃	最大值
r₃	最小值
r₁ ^②	最小值
r₂ ^②	最小值
槽号
A	参考
t	最大值
t	最小值
最小极限拉伸载荷——8.8级 ^①
最小极限拉伸载荷——10.9级 ^①
最小极限拉伸载荷——70 ^①
最小极限拉伸载荷——80 ^①

0.5	0.7	0.8	1	1.25	1.5	1.75
3.6	4.7	5.7	6.8	9.2	11.2	13.7
5.7	7.6	9.5	10.5	14	17.5	21
5.4	7.24	9.14	10.07	13.57	17.07	20.48
3.5	4.9	5.6	7	9.9	11.2	14.2
3	4	5	6	8	10	12
2.86	3.82	4.82	5.82	7.78	9.78	11.73
4.97	6.66	8.41	9.26	12.48	15.7	18.84
1.8	2.45	3	3.3	4.5	5.5	6.6
1.6	2.25	2.7	3	4.2	5.2	6.24
3.5	4.6	5.6	6.2	7.6	10.1	11.8
2.5	3.4	4.4	5	6.2	8.5	10
0.1	0.2	0.2	0.25	0.4	0.4	0.6
0.3	0.4	0.45	0.5	0.7	0.7	1.1
10	20	25	30	45	50	55
2.8	3.95	4.5	5.6	7.93	8.95	11.35
0.93	1.53	1.61	1.78	2.54	3.05	3.8
0.8	1.24	1.32	1.48	2.15	2.65	3.35
3220	5620	9120	12900	23400	37100	54000
4190	7300	11800	16800	30500	48300	70200
2820	4820	7940	11300	20600	32500	47200
3220	5620	9120	12900	23400	37100	54000

螺纹长度b

①,最小极限拉伸载荷 Fm,min（适用于全承载能力螺钉），承载能力降低的螺钉，其最小极限拉伸载荷取 Fm,min 的 80%。
②,r1: 半牙螺栓的头下半径；r2: 全牙螺栓的头下半径。

技术条件和引用标准

材料

钢

不锈钢

通用技术条件
螺纹	公差
	标准
机械性能	性能等级
	代号
	标准
公差	产品等级
	标准
表面处理	-
	-
表面缺陷
验收及包装

ISO 8992
6g (根据所采用的涂层类型，可按照相应的涂层标准，对未涂层紧固件的螺纹规定不同的公差带位置。)
ISO 965-1
8.8、10.9	A2-70、A4-70、A2-80、A4-80
08.8、010.9	A2-070、A4-070、A2-080、A4-080 （对于全螺纹螺钉，由于其螺纹长度较短，无法按照 ISO 3506-1 进行拉伸试验时，其标志不应包括性能等级，仅标注不锈钢牌号。）
ISO 898-1	ISO 3506-1
A
ISO 4759-1
不经处理；电镀要求按 ISO 4042；非电解锌片涂层技术要求按 ISO 10683。	洁净光亮钝化 ISO 16048
如需其他技术要求或表面处理，应由供需协议
ISO 6157-1	按协议 ISO 6157-1
ISO 3269

引用参考 (14)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择）非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
