首页 产品与标准 ISO 2342 - 2003 开槽无头螺钉

开槽无头螺钉 ISO 2342 - 2003

☆ 收藏

选择规格尺寸 点击↓

M1

M1.2

M1.6

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸为非优选

尺寸单位: mm
国际ISO 2342 - 2003 ISO2342 2342ISO 开槽无头螺钉
在线制图

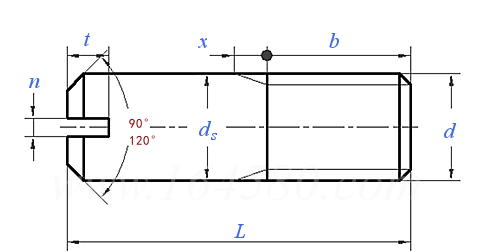

ISO 2342 - 2003 开槽无头螺钉
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
螺纹尺寸
d
M1 M1.2 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
b 最小值
最大值
ds 最小值
最大值
n 公称
最小值
最大值
t 最小值
最大值
x 最大值
0.25 0.25 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
1.2 1.4 1.9 2.4 3 3.6 4.2 4.8 6 7.2 9.6 12
1.7 1.9 2.6 3.2 3.9 4.6 5.4 6.2 7.6 9.2 12.1 15
0.86 1.06 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 7.78 9.78
1 1.2 1.6 2 2.5 3 3.5 4 5 6 8 10
0.2 0.25 0.3 0.3 0.4 0.5 0.5 0.6 0.8 1 1.2 1.6
0.26 0.31 0.36 0.36 0.46 0.56 0.56 0.66 0.86 1.06 1.26 1.66
0.4 0.45 0.5 0.5 0.6 0.7 0.7 0.8 1 1.2 1.51 1.91
0.63 0.63 0.88 1 1.1 1.25 1.5 1.75 2 2.5 3.1 3.75
0.78 0.79 1.06 1.2 1.33 1.5 1.78 2.05 2.35 2.9 3.6 4.25
0.6 0.6 0.9 1 1.1 1.25 1.5 1.75 2 2.5 3.2 3.8

替代列表

等效标准

国标 GB 国际 ISO 德标 DIN
GB /T 878 ISO 2342 DIN EN ISO 2342
以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关 (12)

ISO 225 - 2010
紧固件 螺栓、螺钉、螺柱和螺母 尺寸代号和标注
ISO 261
普通螺纹 直径与螺距系列
ISO 898-5
碳钢和合金钢制紧固件的机械性能 part5螺纹紧固件硬度级别
ISO 965-2
ISO一般用途米制螺纹--公差 part2:内螺纹和外螺纹的极限尺寸
ISO 3269
紧固件 验收检查
ISO 3506-3
耐腐蚀不锈钢紧固件的机械性能Part3:紧定螺钉及类似的不受拉应力的螺纹紧固件
ISO 4042
紧固件一电镀涂层系统
ISO 4753
紧固件 ISO米制外螺纹零件的末端
ISO 4759-1
紧固件公差 Part1:螺栓、螺钉、螺柱和螺母 产品等级 A、B和 C级
ISO 6157-1
紧固件. 表面缺陷Part1:螺栓、螺柱、螺钉和一般要求螺柱
ISO 8839
紧固件机械性能. 有色金属制造的螺栓、螺钉、 螺柱和螺母
ISO 10683
紧固件 非电解锌粉覆盖层

技术条件和引用标准

材料
钢 不锈钢 有色金属
通用技术条件
螺纹 公差
标准
机械性能 等级
标准
公差 等级
标准
表面处理
表面缺陷
验收及包装
ISO 8992
6g
ISO 261，ISO 965-2
14H，22H，45H A1-12H 按协议
ISO 898-2 ISO 3506-3 ISO 8839
A
ISO 4759-1
不经处理；
氧化；
电镀, ISO 4042
非电解锌片涂层，ISO 10683		 简单处理 简单处理
电镀，ISO 4042
ISO 6157-1
ISO 3269

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5279.2 - 1997
沉头螺钉 第2部分 十字槽插入深度
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
