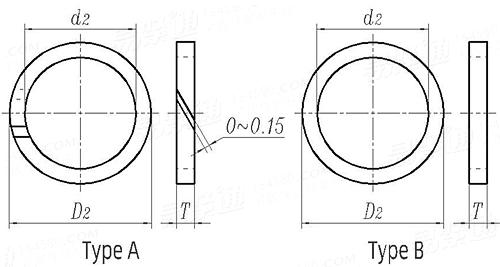

轴用Yx形密封圈用挡圈 JB /ZQ 4265 - 2006
8
10
12
14
16
18
20
22
25
28
30
32
35
36
40
45
50
55
56
60
63
65
70
75
80
85
90
95
100
105
110
120
125
130
140
150
160
170
180
190
200
220
250
280
300
320
340
360
380
400
420
450
480
500
530
560
600
630
650
|
尺寸单位:
mm |
|
扫一扫分享 |
|
公称直径
d ①
|
|
| d2
|
最小值=公称 |
| 最大值 |
| D2
|
公称 |
| 最大值 |
| 最小值 |
| T
|
公称 |
| 最大值 |
| 最小值 |
|
| 8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
30 |
32 |
35 |
36 |
40 |
| 8.03 |
10.03 |
12.035 |
14.035 |
16.035 |
18.035 |
20.045 |
22.045 |
25.045 |
28.045 |
30.045 |
32.05 |
35.05 |
36.05 |
40.05 |
| 14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
31 |
34 |
38 |
40 |
43 |
44 |
48 |
| 13.98 |
15.98 |
17.98 |
19.975 |
21.975 |
23.975 |
25.975 |
27.975 |
30.968 |
33.968 |
37.968 |
39.968 |
42.968 |
43.968 |
47.968 |
| 13.93 |
15.93 |
17.93 |
19.915 |
21.915 |
23.915 |
25.915 |
27.915 |
30.9 |
33.9 |
37.9 |
39.9 |
42.9 |
43.9 |
47.9 |
| 1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
| 1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
| 1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
|
公称直径
d ①
|
|
| d2
|
最小值=公称 |
| 最大值 |
| D2
|
公称 |
| 最大值 |
| 最小值 |
| T
|
公称 |
| 最大值 |
| 最小值 |
|
| 45 |
50 |
55 |
56 |
60 |
63 |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
100 |
105 |
| 45.05 |
50.05 |
55.06 |
56.06 |
60.06 |
63.06 |
65.06 |
70.06 |
75.06 |
80.06 |
85.07 |
90.07 |
95.07 |
100.07 |
105.07 |
| 53 |
58 |
63 |
64 |
72 |
75 |
77 |
82 |
87 |
92 |
97 |
102 |
107 |
112 |
117 |
| 52.96 |
57.96 |
62.96 |
63.96 |
71.96 |
74.96 |
76.96 |
81.95 |
86.95 |
91.95 |
96.95 |
101.95 |
106.95 |
111.95 |
116.95 |
| 52.88 |
57.88 |
62.88 |
63.88 |
71.88 |
74.88 |
76.88 |
81.86 |
86.86 |
91.86 |
96.86 |
101.86 |
106.86 |
111.86 |
116.86 |
| 1.5 |
1.5 |
1.5 |
1.5 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| 1.6 |
1.6 |
1.6 |
1.6 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
| 1.4 |
1.4 |
1.4 |
1.4 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
|
公称直径
d ①
|
|
| d2
|
最小值=公称 |
| 最大值 |
| D2
|
公称 |
| 最大值 |
| 最小值 |
| T
|
公称 |
| 最大值 |
| 最小值 |
|
| 110 |
120 |
125 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
220 |
250 |
280 |
300 |
| 110.07 |
120.07 |
125.08 |
130.08 |
140.08 |
150.08 |
160.08 |
170.08 |
180.08 |
190.09 |
200.09 |
220.09 |
250.09 |
280.1 |
300.1 |
| 122 |
132 |
137 |
142 |
152 |
162 |
172 |
186 |
196 |
206 |
216 |
236 |
266 |
296 |
316 |
| 121.94 |
131.94 |
136.94 |
141.94 |
151.94 |
161.94 |
171.94 |
185.925 |
195.925 |
205.925 |
215.925 |
235.925 |
265.91 |
295.91 |
315.91 |
| 121.835 |
131.835 |
136.835 |
141.835 |
151.835 |
161.835 |
171.835 |
185.805 |
195.805 |
205.805 |
215.805 |
235.805 |
265.775 |
295.775 |
315.775 |
| 2 |
2 |
2 |
2 |
2 |
2 |
2 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
| 2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.15 |
2.65 |
2.65 |
2.65 |
2.65 |
2.65 |
2.65 |
2.65 |
2.65 |
| 1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
2.35 |
2.35 |
2.35 |
2.35 |
2.35 |
2.35 |
2.35 |
2.35 |
|
公称直径
d ①
|
|
| d2
|
最小值=公称 |
| 最大值 |
| D2
|
公称 |
| 最大值 |
| 最小值 |
| T
|
公称 |
| 最大值 |
| 最小值 |
|
| 320 |
340 |
360 |
380 |
400 |
420 |
450 |
480 |
500 |
530 |
560 |
600 |
630 |
650 |
| 320.1 |
340.1 |
360.1 |
380.12 |
400.12 |
420.12 |
450.12 |
480.12 |
500.12 |
530.14 |
560.14 |
600.14 |
630.14 |
650.15 |
| 344 |
364 |
384 |
404 |
424 |
444 |
474 |
504 |
524 |
554 |
584 |
624 |
654 |
674 |
| 343.91 |
363.895 |
383.895 |
403.895 |
423.895 |
443.895 |
473.895 |
503.88 |
523.88 |
553.88 |
583.88 |
623.88 |
653.87 |
673.87 |
| 343.775 |
363.775 |
383.775 |
403.775 |
423.775 |
443.775 |
473.775 |
503.74 |
523.74 |
553.74 |
583.74 |
623.74 |
653.72 |
673.72 |
| 3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| 3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
3.2 |
| 2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
2.8 |
|
①,轴用Yx形密封圈公称内径。
②,使用轴用Yx形密封圈时，一般不设置挡圈。当工作压力大于16MPa时，或因运动副有较大偏心及间隙较大的情况下，在密封圈支承面放置一个挡圈，以防止密封圈被挤入间隙。挡圈材料可选聚四氟乙烯、尼龙6或尼龙1010，其硬度应大于或等于90HS。
|
注：技术数据仅供参考，请以官方原件为准！
标准编号： JB /ZQ 4265 - 2006
中文名称： 轴用Yx形密封圈用挡圈
英文名称： Retaining Ring for Yx Rod Seal
