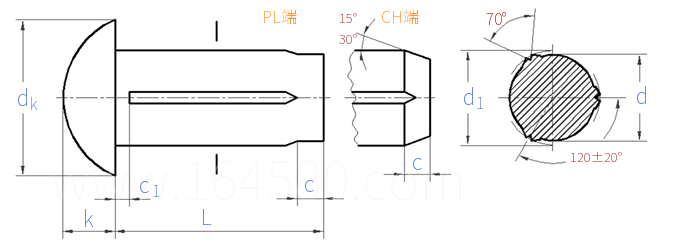

圆头槽销 ISO 8746 - 2025

查看供应商

选择规格尺寸点击↓

2.5

尺寸单位: mm

模型下载替

扫一扫分享

公差

公称直径
d

2.5

d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
c	最小值
c₁	最大值
r	≈
d₁	钢销
d₁	不锈钢销

2	2.5	3	4	5	6	8	10	12	16	20
1.95	2.425	2.925	3.9	4.9	5.9	7.85	9.85	11.8	15.8	19.8
3.7	4.6	5.5	7.25	9.05	10.8	14.4	16	19	26.1	33.1
3.3	4.2	5	6.75	8.45	10.2	13.6	14.9	17.7	23.7	30.7
1.3	1.6	1.95	2.55	3.15	3.75	5	7.4	8.4	10.9	13.9
1.1	1.4	1.65	2.25	2.85	3.45	4.6	6.5	7.5	10	13
0.6	0.75	0.9	1.2	1.5	1.8	2.4	3	3.6	4.8	6
1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	3	3
1.9	2.4	2.8	3.8	4.6	5.6	7.5	8	9.5	13	16.5
2.15	2.7	3.2	4.25	5.25	6.3	8.3	10.35	12.35	16.4	20.5
2.10	2.65	3.15	4.2	5.2	6.225	8.225	10.25	12.275	16.3	20.375

①,若无指定，销的末端应制成导向端（PL）。
②,槽角≈70°为参考值，详见 ISO 13669。

替代列表

ISO 8746 - 1986 ISO 8746 - 1997 ISO 8746 - 2025

等效标准

国标 GB	国际 ISO	德标 DIN	欧标 EN
GB /T 13829.8	ISO 8746	DIN EN ISO 8746	EN 28746

以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关

技术条件和引用标准

材料 ^①

钢

不锈钢

材料	钢的符号
	不锈钢等级
	标准
机械性能
表面处理
表面缺陷
验收及包装
说明

St	/
/	A1, A2, A4, C1, F1
由制造商自行决定，只要满足机械和物理性能要求。	ISO 3506-6
ISO 13669
As processed (no coating) 电镀 ISO 4042 非电解锌片涂层 ISO10683 磷酸盐涂层 ISO 9717 如需其他表面处理由供需双方协商。	Clean and bright 钝化 ISO 16048 如需其他表面处理由供需双方协商。
销钉应无毛刺和有害缺陷
ISO 3269
① 对于特定应用，这些销钉可能由除钢和不锈钢以外的材料制成（如调质钢、硬化钢或碳氮共渗钢、黄铜、铝等），在这种情况下，材料和相关机械特性应在订购前由购买方和制造商商定（参见ISO 13669），同时至少应确定膨胀直径的值。

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！
