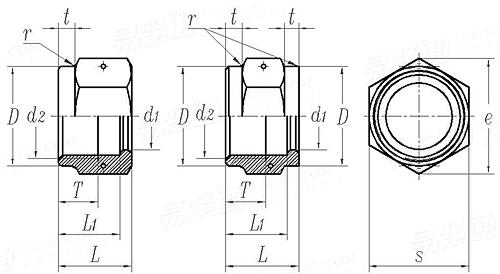

外套螺母 HB 4-126 - 1983

☆ 收藏

选择规格尺寸点击↓

尺寸单位: mm

在线制图

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径 ^①

L ^②
L₁ ^②
T ^②
t
r
D
e	≈
d₂
d₁	最小值=公称
	最大值
s
千件重kg	钢
	铝

13	14	15	17	18	19	20	20	21	23
11	11	12	14	15	16	17	17	18	19
7	7	8	8	8	9	10	10	11	11
2.5	2.5	2.5	3	3	3.5	3.5	4.5	4.5	4.5
0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.5	0.5	0.5
13	15	16.5	18.5	21	26	28	31	34	37
16.2	19.6	19.6	21.9	25.4	31.2	34.6	36.9	41.6	47.4
M10×1	M12×1	M14×1	M16×1	M18×1.5	M22×1.5	M24×1.5	M27×1.5	M30×1.5	M33×2
6.5	8.5	10.5	12.5	14.5	17	19	21	23	25
6.59	8.59	10.61	12.61	14.61	17.11	19.13	21.13	23.13	25.13
14	17	17	19	22	27	30	32	36	41
8.5	14.5	15	17	17.5	38	47	49	67.5	98
/	/	/	/	/	13.5	16.9	17.5	24	35

公称直径 ^①

L ^②
L₁ ^②
T ^②
t
r
D
e	≈
d₂
d₁	最小值=公称
	最大值
s
千件重kg	钢
	铝

24	25	26	28	30	30	35	35	40	43
20	21	22	24	26	26	30	30	33	36
12	13	14	16	18	18	20	20	22	25
4.5	4.5	6	6	6	6	6	6	7	7
0.5	0.5	1	1	1	1	1	1.5	1.5	1.5
40	45	48	52	54	54	63	63	74	79
47.4	53.1	57.7	63.5	63.5	63.5	75	75	86.5	92.5
M36×2	M39×2	M42×2	M45×2	M48×2	M48×2	M56×2	M56×2	M68×2	M72×2
28	31	34	37	40	40	46	46	57	61
28.13	31.16	34.16	37.16	40.16	40.16	46.16	46.16	57.19	61.19
41	46	50	55	55	55	65	65	75	80
90.5	131	120	174	146	146	231	231	273	292
32.4	47	42.5	62	52	52	82.4	82.4	97	104

①,软管内径规格，软管内径小于10mm不采用铝螺母。
②,1986年更改单将1983年版的 L、L₁、T尺寸各增加2mm。
③,材料：45按YB674-1973，表面处理-镀锌钝化；LY12-CZ按GB3191-1982，表面处理-阳极化。
④,普通螺纹按 GB 196-1981、GB 197-1981，6H；螺纹收尾按 HB 5829-83；120°倒角与螺纹同深。
⑤,一般公差按 HB 5800-1982。其他技术条件按 HB 4-133：1983。
