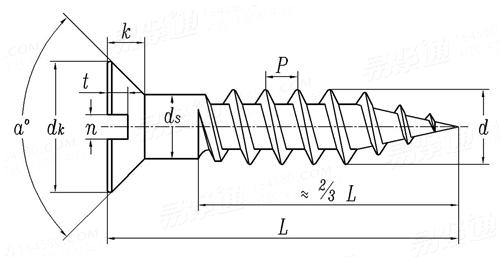

开槽沉头木螺钉 IS 6760 - 1972

☆ 收藏

选择规格尺寸点击↓

尺寸单位: mm

在线制图

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

代号

d_s	公称
	最大值
	最小值
P	螺距
d_k	最大值
d_k	最小值
k	最大值
n	最大值
n	最小值
t	最大值
t	最小值
α	最大值
α	最小值

1.52	1.78	2.08	2.39	2.74	3.1	3.45	3.81	4.17
1.55	1.85	2.16	2.46	2.87	3.23	3.58	3.94	4.29
1.47	1.7	1.98	2.29	2.64	2.97	3.33	3.68	4.04
0.85	0.91	0.98	1.06	1.15	1.27	1.41	1.59	1.81
3.04	3.56	4.16	4.78	5.48	6.2	6.9	7.62	8.34
2.89	3.43	3.91	4.52	5.23	5.94	6.65	7.34	8.03
0.89	1.02	1.17	1.32	1.5	1.75	1.98	2.16	2.34
0.58	0.71	0.84	0.97	1.02	1.14	1.27	1.27	1.4
0.48	0.61	0.74	0.86	0.86	0.99	1.11	1.11	1.24
0.48	0.53	0.61	0.59	0.76	0.91	1.04	1.14	1.22
0.36	0.41	0.46	0.51	0.56	0.69	0.79	0.84	0.89
90°	90°	90°	90°	90°	90°	90°	90°	90°
87°	87°	87°	87°	87°	87°	87°	87°	87°

代号

d_s	公称
	最大值
	最小值
P	螺距
d_k	最大值
d_k	最小值
k	最大值
n	最大值
n	最小值
t	最大值
t	最小值
α	最大值
α	最小值

4.52	4.88	5.59	6.3	7.01	7.72	8.43	9.86
4.65	5	5.72	6.43	7.14	7.85	8.56	9.98
4.39	4.72	5.38	6.05	6.76	7.47	8.18	9.6
2.12	2.12	2.54	2.82	3.18	3.39	3.63	4.23
9.04	9.76	11.18	12.6	14.02	15.44	16.86	19.72
8.71	9.4	10.77	12.12	13.49	14.86	16.23	18.97
2.51	2.69	3.05	3.4	3.89	4.24	4.6	5.31
1.4	1.52	1.65	1.9	1.9	2.16	2.16	2.41
1.24	1.37	1.5	1.75	1.75	2.01	2.01	2.26
1.3	1.37	1.55	1.7	2.01	2.16	2.34	2.67
0.97	1.02	1.12	1.22	1.47	1.57	1.68	1.91
90°	90°	90°	90°	90°	90°	90°	90°
87°	87°	87°	87°	87°	87°	87°	87°
