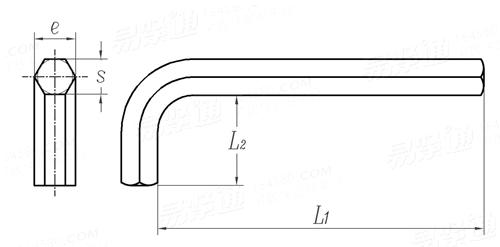

六角匙 ISO 2936 - 1995

☆ 收藏

选择规格尺寸点击↓

0.7

0.9

1.3

1.5

2.5

尺寸单位: mm

在线制图

扫一扫分享

公差

规格

0.7

0.9

1.3

1.5

2.5

s	公称
	最大值
	最小值
e	最大值
	最小值
L₁
L₂

0.7	0.9	1.3	1.5	2	2.5	3	4	5	6	8
0.711	0.889	1.27	1.5	2	2.5	3	4	5	6	8
0.698	0.876	1.244	1.475	1.96	2.46	2.96	3.952	4.952	5.952	7.942
0.79	0.99	1.42	1.68	2.25	2.82	3.39	4.53	5.67	6.81	9.09
0.76	0.96	1.37	1.63	2.18	2.75	3.31	4.44	5.58	6.71	8.97
32	32	40	45	50	56	63	70	80	90	100
6	10	12	14	16	18	20	25	28	32	36

规格

s	公称
	最大值
	最小值
e	最大值
	最小值
L₁
L₂

10	12	14	17	19	22	24	27	32	36
10	12	14	17	19	22	24	27	32	36
9.942	11.89	13.89	16.89	18.87	21.87	23.87	26.87	31.84	35.84
11.37	13.65	15.93	19.35	21.63	25.05	27.33	30.75	36.45	41.01
11.23	13.44	15.7	19.09	21.32	24.71	26.97	30.36	35.98	40.5
112	125	140	160	180	200	224	250	315	355
40	45	56	63	70	80	90	100	125	140

替代列表

ISO 2936 - 1995 ISO 2936 - 2001 ISO 2936 - 2014

等效标准

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	意大利 UNI
GB /T 5356	ISO 2936	DIN ISO 2936	ANSI/ASME B 18.3.2M	UNI 6753

以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关 (2)

ISO 898-1 - 2013

碳钢和合金钢制紧固件的机械性能第1部分：带指定特性的螺栓、螺钉和螺柱粗牙螺纹和细牙螺纹

ISO 898-5

碳钢和合金钢制紧固件的机械性能 part5螺纹紧固件硬度级别

引用参考 (4)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
