单螺栓侧面固定带垫的夹紧卡箍 HB 3- 26 - 2002

☆ 收藏

选择规格尺寸 点击↓

3

4

5

6

8

10

12

14

16

18

20

22

24

26

28

30


尺寸单位: mm
航空HB 3-26 - 2002 HB26 26HB 单螺栓侧面固定带垫的夹紧卡箍
在线制图
HB 3- 26 - 2002 单螺栓侧面固定带垫的夹紧卡箍
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
D
3 4 5 6 8 10 12 14
B ≈
L ≈
L1 ≈
h ≈
箍带规格
橡胶垫片
搭铁垫片
螺钉规格
螺母规格
千件重kg 钢制 无搭铁
有搭铁
铝制 无搭铁
有搭铁
14.5 14.5 14.5 14.5 14.5 14.5 14.5 14.5
7 7 7 7 7 7 7 8
11 11 11 11 11 11 11 11
3 3 4 4 4 4 4 4
4.5 5.5 6.5 7.5 9.5 11.5 13.5 15.5
14 16 19 23 30 36 43 50
10 15 25 35 60 65 80 90
GM5×10 GM5×10 GM5×10 GM5×10 GM5×10 GM5×10 GM5×10 GM5×10
M5 M5 M5 M5 M5 M5 M5 M5
4.17 4.36 5.14 5.55 6.38 7.17 7.99 8.82
4.26 4.49 5.36 5.86 6.87 7.75 8.7 9.62
1.83 1.95 2.3 2.54 3.01 3.44 3.9 4.57
1.92 2.08 2.52 2.85 3.5 4.02 4.61 5.17
公称直径
D
16 18 20 22 24 26 28 30
B ≈
L ≈
L1 ≈
h ≈
箍带规格
橡胶垫片
搭铁垫片
螺钉规格
螺母规格
千件重kg 钢制 无搭铁
有搭铁
铝制 无搭铁
有搭铁
16 16 16 16 16 16 16 16
9 10 11 12 11 12 13 14
12 12 12 12 12 12 12 12
4 4 4 4 6 6 6 6
19 21 23 25 27 29 31 33
58 65 72 79 86 92 98 106
90 90 90 90 90 125 125 125
GM5×14 GM5×14 GM5×14 GM5×14 GM5×14 GM5×14 GM5×14 GM5×14
M5 M5 M5 M5 M5 M5 M5 M5
14.29 15.56 16.59 17.75 21.62 22.69 23.99 25.37
15.09 16.36 17.39 18.55 22.42 23.8 25.1 26.48
7.56 8.31 8.98 9.69 11.36 12 12.72 13.56
8.36 9.11 9.78 10.49 12.16 13.11 13.83 14.67

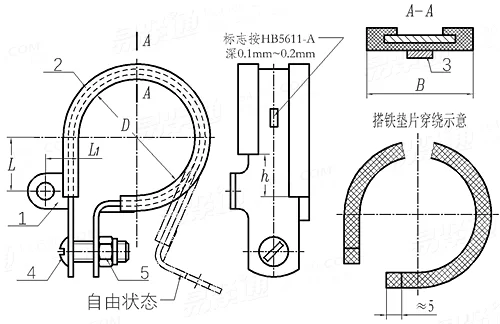

①,1—箍带，HB 3-26
