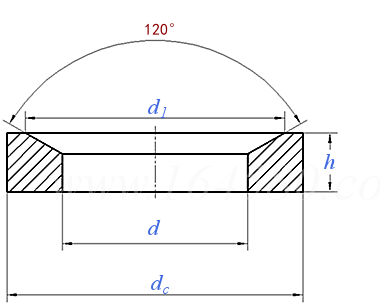

G型锥面垫圈 DIN 6319 (G) - 2001

查看供应商

选择规格尺寸点击↓

M10

M12

M14

M16

M20

M24

M30

尺寸单位: mm

德标DIN 6319 (G) - 2001 DIN6319 6319DIN G型锥面垫圈

模型下载

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

适用螺纹

M10

M12

M14

M16

M20

M24

M30

d	最小值=公称 (H13)
	最大值
d_c
d₁
h
百件重(钢制)≈kg

7.1	9.6	12	14.2	16.5	19	23.2	28	35
7.32	9.82	12.27	14.47	16.77	19.33	23.53	28.33	35.39
17	24	30	36	40	44	50	60	68
11	14.5	18.5	20	24.8	26	31	37	49
4	5	5	6	6	7	8	10	12
0.56	1.3	1.86	3.7	4.8	7	9.4	16.9	23.8

①,材料：
合金钢，制造商选择等级；硬度：350+80 HV30

同版本产品组

供应商(2)

供应商(4)

供应商(2)

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 3103.3 - 2020

紧固件公差平垫圈

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！
