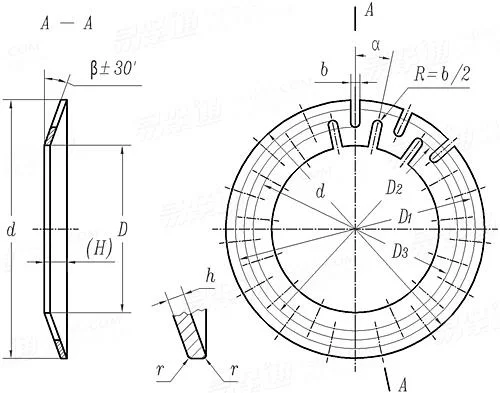

QJ 804A - 1997 外径定心碟形弹簧片

尺寸单位: mm
航天QJ 804A - 1997 QJ804A 804AQJ 外径定心碟形弹簧片
QJ 804A - 1997 外径定心碟形弹簧片
扫一扫分享
公差
代号
1 2 3 4 5 6 7 8 9 10 11 12 13
类型
d
D1
D 最小值=公称
最大值
β
h
α
D2
D3
b
r
最大收缩量
一片所传递扭矩 N·m (最小值)
一片所传递扭矩 N·m (最大值)
压紧一片的轴向力 N (最小值)
压紧一片的轴向力 N (最大值)
窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 窄边型 宽边型
18 22 27 32 37 42 47 52 57 62 67 70 75
14 18 22 27 32 37 42 47 52 57 62 67 70
5 8 10 10 15 20 25 30 35 40 45 50 45
5.012 8.015 10.015 10.015 15.021 20.021 25.021 30.021 35.025 40.025 45.025 50.025 45.025
9° 9° 9° 10° 10° 10° 10° 10° 10° 10° 10° 10° 12°
0.5 0.5 0.5 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 1
30° 30° 20° 20° 20° 15° 15° 15° 15° 15° 15° 12° 12°
11 15 19 23 28 33 38 43 48 53 58 62 63
11 14 18 19 24 29 34 39 44 49 54 58 57
1 1 1.5 1.5 1.5 2 2 2 2 2 2 2 2
0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.25
0.12 0.12 0.12 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.18 0.25
0.13 0.38 0.79 1.18 2.64 4.71 7.36 10.59 14.41 18.63 23.57 29.42 35.3
0.38 0.93 1.76 2.65 4.71 7.36 10.59 14.41 18.63 23.57 29.42 35.3 38.24
127.48 215.73 313.79 460.88 686.42 980.6 1176.72 1372.84 1667.02 1863.14 2059.26 2353.44 2794.71
215.73 343.21 460.88 686.42 980.6 1176.72 1372.84 1667.02 1863.14 2059.26 2353.44 2549.56 3088.89
代号
14 15 16 17 18 19 20 21 22 23 24 25 26
类型
d
D1
D 最小值=公称
最大值
β
h
α
D2
D3
b
r
最大收缩量
一片所传递扭矩 N·m (最小值)
一片所传递扭矩 N·m (最大值)
压紧一片的轴向力 N (最小值)
压紧一片的轴向力 N (最大值)
宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 宽边型 特宽边型 特宽边型
80 85 90 95 100 105 110 115 120 125 130 135 140
75 80 85 90 95 100 105 100 115 120 125 130 135
50 55 60 65 70 75 80 85 90 95 100 95 100
50.025 55.03 60.03 65.03 70.03 75.03 80.03 85.035 90.035 95.035 100.035 95.035 100.035
12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12°
1 1 1 1 1 1 1 1 1 1 1 1.25 1.25
12° 12° 12° 12° 12° 10° 10° 10° 10° 10° 10° 9° 9°
68 73 78 83 88 93 98 103 108 113 118 117 122
62 67 72 77 82 87 92 97 102 107 112 112 117
3 3 3 3 3 3 3 3 3 3 3 3 3
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
38.24 46.09 54.91 64.23 73.54 85.31 98.06 110.81 124.54 138.26 153.95 135.32 149.05
46.098 54.91 64.23 73.54 85.31 98.06 110.81 124.54 138.26 153.95 169.64 149.05 162.78
3088.89 3383.07 3726.26 4020.46 4314.64 4657.85 4952.03 5246.21 5540.39 5883.6 6177.78 5883.6 6128.75
3383.07 3726.28 4020.46 4314.64 4657.85 4952.03 5246.21 5540.39 5883.60 6177.78 6471.96 6128.75 6373.9
代号
27 28 29 30 31 32 33 34 35 36 37 38
类型
d
D1
D 最小值=公称
最大值
β
h
α
D2
D3
b
r
最大收缩量
一片所传递扭矩 N·m (最小值)
一片所传递扭矩 N·m (最大值)
压紧一片的轴向力 N (最小值)
压紧一片的轴向力 N (最大值)
特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型 特宽边型
145 150 155 160 165 170 175 180 185 190 195 200
140 145 150 155 160 165 170 175 180 185 190 195
105 110 115 120 125 130 135 140 145 150 155 160
105.035 110.035 115.035 120.035 125.04 130.04 135.04 140.04 145.04 150.04 155.04 160.04
12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12° 12°
1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
9° 9° 9° 9° 7°30' 7°30' 7°30' 7°30' 7°30' 7°30' 7°30' 7°30'
127 132 137 142 147 152 157 162 167 172 177 182
122 127 132 137 142 147 152 157 162 167 172 177
3 3 3 3 3 4 4 4 4 4 4 4
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
0.25 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
162.78 176.51 192.2 206.91 223.58 240.25 256.92 274.57 293.20 312.81 332.42 353.02
176.51 192.2 206.91 223.58 240.25 256.92 274.57 293.2 312.81 332.42 353.02 373.61
6373.9 6616.05 6864.2 7109.35 7354.5 7599.65 7844.8 8089.95 8335.1 8580.25 8825.4 9070.55
6619.05 6864.2 7109.35 7354.5 7599.65 7844.8 8089.95 8335.1 8580.25 8825.4 9070.55 9315.7
①,d1为d的最大许用尺寸。具体由设计决定，组合加工保证。
②,技术要求：
材料——钢60Si2MnA，GB3279-82
热处理——40~45HRC
反复5次将弹簧片压平，不得出现裂纹，残余变形量不得大于H值的10%。
